اگر به دنبال ناودانی باکیفیت می‌گردید و می‌خواهید محاسبات و طراحی‌های سازه‌تان دقیق باشد، حتماً به مطالعه جدول وزن ناودانی نیاز خواهید داشت. آیا استاندارد بودن ناودانی برایتان مهم است؟ قطعاً جواب شما مثبت است. هر خریداری قبل از خرید یک کالا به دنبال پارامترهایی برای سنجش کیفیت آن کالا خواهد بود. مقادیر استاندارد می‌تواند معیار مناسبی برای سنجش شما باشد.در مورد مقاطع فولادی جداولی به نام اشتال وجود دارد که معیار مناسبی برای ارزیابی کیفیت کالای شما خواهند بود. جدول اشتال ناودانی یکی از این موارد است که شما باید به‌عنوان خریدار حتماً از آن اطلاع داشت باشید. در این میان اگر راهنمای خرید ناودانی را مطالعه کرده باشید قطعاً میدانید که وزن از مهم‌ترین معیارها در ارزیابی مقاطع فولادی ازجمله ناودانی است؛ بنابراین ما در این مقاله علاوه بر معرفی جدول اشتال، به‌طور اختصاصی به تشریح جدول وزن ناودانی و چگونگی محاسبه وزن آن، وزن ناودانی 10، تفاوت وزن ناودانی 8 سبک و سنگین و وزن ناودانی 12 و 14 خواهیم پرداخت.
با جدول وزن ناودانی آشنا شوید
ازآنجایی‌که مقادیر وزنی و ابعاد یکی از مهم‌ترین پارامترهای جدول اشتال ناودانی هستند، می‌توانید جدول وزن ناودانی در انواع مختلف و در چند سایز مهم و پرکاربرد مثل وزن ناودانی 6، وزن ناودانی 8، وزن ناودانی 10، وزن ناودانی 12 و وزن ناودانی 14 را در زیر مشاهده کنید:
|
ردیف
|
سایز
|
نوع
|
وزن واحد طول (کیلوگرم)
|
ارتفاع (سانتی‌متر)
|
عرض (سانتی‌متر)
|
وزن شاخه 6 متری (کیلوگرم)
|
وزن شاخه 12 متری (کیلوگرم)
|
|
1
|
8
|
سنگین
|
8.65
|
8
|
4.5
|
51.9
|
103.8
|
|
2
|
10
|
سنگین
|
10.6
|
10
|
5
|
63.6
|
127.2
|
|
3
|
12
|
سنگین
|
13.4
|
12
|
5.5
|
80.4
|
160.8
|
|
4
|
14
|
سنگین
|
16
|
14
|
6
|
96
|
192
|
|
5
|
16
|
سنگین
|
18.6
|
16
|
6.5
|
111.6
|
223.2
|
|
6
|
8
|
سبک
|
7.05
|
8
|
4
|
42.3
|
84.6
|
|
7
|
10
|
سبک
|
8.59
|
10
|
4.6
|
51.54
|
103.08
|
|
8
|
12
|
سبک
|
10.40
|
12
|
5.2
|
62.4
|
124.8
|
|
9
|
14
|
سبک
|
12.30
|
14
|
5.8
|
73.8
|
147.6
|
|
10
|
16
|
سبک
|
14.20
|
16
|
6.4
|
85.2
|
170.4
|
جدول 1: جدول وزن ناودانی به همراه مقادیر ابعادی
لازم به ذکر است جدول وزن ناودانی هر کارخانه با کارخانه دیگر متفاوت است، به عنوان مثال جدول وزن ناودانی شکفته با وزن ناودانی سایر تولیدکنندگان متفاوت دارد.

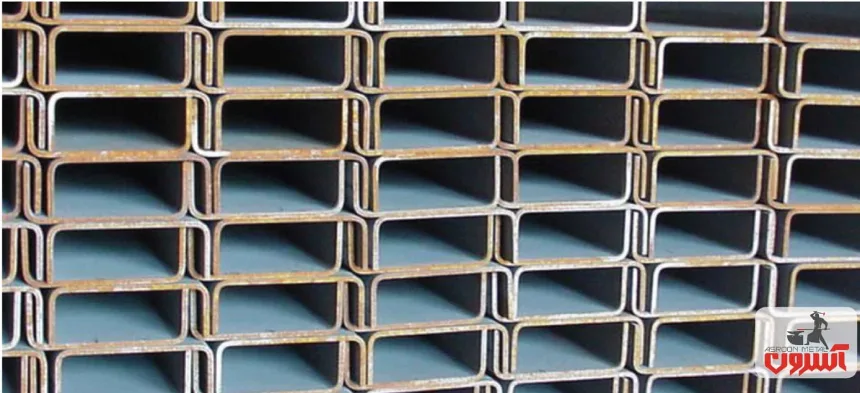

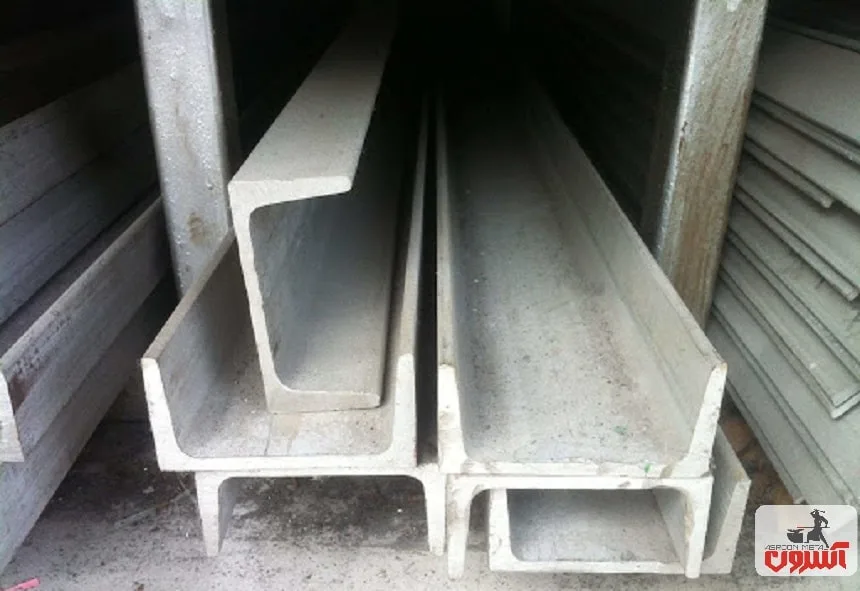

وزن ناودانی چگونه محاسبه میشود؟
ازآنجایی‌که ممکن است ناودانی‌ها به‌صورت تکی یا دوبل استفاده شود باید نحوه محاسبه وزن هر نوع را بدانید. البته دقت کنید که ابتدا باید به جدول وزن ناودانی دسترسی داشته باشید.
برای محاسبه وزن ناودانی کافی است از رابطه زیر استفاده کنید:
همچنین وزن ناودانی دوبل از ضرب عدد 2 در مقدار به‌دست‌آمده در رابطه بالا محاسبه میشود. البته به خاطر داشته باشید مقادیر وزنی جدول اشتال برای ناودانی‌های سنگین کاربرد دارد؛ زیرا وزن ناودانی‌های سبک از این مقدار کمتر هستند و دقیقاً به همین علت به آنها ناودانی سبک میگویند.
کارخانه‌ای مانند فایکو اغلب ناودانی‌های خود را مطابق با جدول وزنی دقیق ناودانی تولید می‌کند. البته این کارخانه همیشه محصول ناودانی را در سبد محصولات خود ندارد و قبل از خرید حتماً باید استعلام موجودی آن را بگیرید.
وزن ناودانی ۸ چقدر است؟
وزن ناودانی 8 سنگین به ازای هر شاخه 6 متری حدود 52 کیلوگرم است، در حالی که هر شاخه 6 متری ناودانی 8 سبک حدود 42 کیلوگرم وزن دارد.
وزن ناودانی ۱۰ چقدر است؟
بر اساس جدول وزنی و فرمول بالا، وزن ناودانی 10 سبک و سنگین به ازای هر شاخه 6 متری 51.5 و 63.6 کیلوگرم است.
وزن ناودانی 12 چقدر است؟
اگر از جدول وزنی یا فرمول بالا استفاده کنید، متوجه می شوید که وزن ناودانی 12 سبک و سنگین به ازای هر شاخه 6 متری به ترتیب 62.4 و 80.4 کیلوگرم است.
وزن ناودانی ۱۴ چقدر است؟
وزن ناودانی 14 سبک به ازای هر شاخه 6 متری حدود 74 کیلوگرم است، در حالی که هر شاخه 6 متری ناودانی 14 سنگین حدود 96 کیلوگرم وزن دارد.
جدول اشتال و وزن ناودانی چیست؟
ناودانی‌های از چند لحاظ مختلف دسته‌بندی می‌شوند اما هریک از این مدل‌های ناودانی چه ویژگی‌هایی دارند؟
تعیین مشخصات و ویژگی‌های مدل‌های مختلف ناودانی، در جدول اشتال ناودانی صورت گرفته است. بر طبق این جدول هر یک از انواع ناودانی باید یکسری مشخصات خاص خود داشته باشند و تنها در این صورت است که می‌توان به کارایی این محصول مطمئن بود.
برای اینکه بدانید
ناودانی چیست و آشنایی با مشخصات آن کلیک کنید
درمجموع ناودانی‌ها بر اساس کاربرد به دوطبقه U و C تقسیم می‌شوند. نوع U دارای بال‌های مخروطی شکل یا شیب‌دار بوده و دارای استاندارد ابعادی UPN هستند. از سوی دیگر ناودانی‌های نوع C بال‌های موازی داشته و مطابق با استاندارد UPE تولید می‌شوند. وزن ناودانی U که به ناودانی اروپایی نیز شهرت دارد، سنگین‌تر بوده و به همین دلیل تحمل فشارهای بالاتر را دارد و بیشتر در پروژه‌های صنعتی مورد استفاده قرار می‌گیرد. که در ادامه با هریک از این دو نوع ناودانی UPN و UPE دارای جدول اشتال و مقادیر وزنی مخصوص به خود هستند که شما باید با تمامی آنها آشنا باشید.
البته علاوه بر دسته‌بندی بالا ناودانی‌ها در دو نوع ساده و مشبک هم طبقه‌بندی می‌شوند که تفاوت اصلی میان این دو نوع، در روش تولید آن‌هاست. ناودانی‌های ساده از ورق سیاه تولید میشود، درحالی‌که ناودانی مشبک را از ورق‌های گالوانیزه می‌سازند. اما ازنظر جدول اشتال ناودانی، تفاوت خاصی برای این دو نوع در نظر گرفته نشده است.
درهرحال هریک از انواع ناودانی با توجه به ویژگی‌های خود دارای کاربردهای خاصی هستند اما درهرصورت اگر شما به دنبال خرید ناودانی باشید باید علاوه بر جدول وزن ناودانی، با جدول اشتال ناودانی هم آشنایی داشته باشید؛ زیرا قیمت ناودانی نیز مانند دیگر مقاطع فولادی به وزن آن بستگی دارد. هرچه وزن ناودانی بیشتر باشد، قیمت آن نیز به مراتب بیشتر میشود.
هریک از علامت‌های اختصاری ذکرشده در جدول اشتال و وزن ناودانی چه معنایی دارند؟
قبل از اینکه به سراغ جدول اشتال بروید باید با علامت‌های اختصاری موجود در این جدول آشنا شوید تا بتوانید آن را به‌درستی تحلیل کنید. در جدول زیر معنی و مفهوم هریک از این علائم آورده شده است:
|
علائم اختصاری در جدول اشتال
|
|
ردیف
|
علامت اختصاری
|
مؤلفه
|
واحد
|
|
1
|
G
|
وزن واحد طول
|
Kg/m
|
|
2
|
h
|
ارتفاع جان ناودانی
|
mm
|
|
3
|
b
|
پهنای باله ناودانی
|
mm
|
|
4
|
t
|
ضخامت باله
|
mm
|
|
5
|
s
|
ضخامت جان
|
mm
|
|
6
|
R=R1
|
شعاع انحناء داخلی اتصال جان به باله
|
mm
|
|
7
|
d
|
ارتفاع داخلی دهانه منهای شعاع انحنای داخلی
|
mm
|
|
8
|
AL
|
محیط طول
|
m2/m
|
|
9
|
A
|
مساحت مقطع
|
cm2
|
|
10
|
Wx
|
مدول مقطع محور x
|
cm3
|
|
11
|
ix
|
ممان اینرسی محور x
|
cm4
|
|
12
|
Ix
|
شعاع چرخش در محور x (ژیراسیون)
|
cm
|
|
13
|
iy
|
ممان اینرسی محور y
|
cm4
|
|
14
|
WY
|
مدول مقطع محور y
|
cm3
|
|
15
|
Iy
|
شعاع چرخش در محور y (ژیراسیون)
|
cm
|
|
16
|
A1
|
مساحت سطح مقطع
|
mm
|
|
17
|
RT
|
شعاع تنش
|
mm
|
|
18
|
emin
|
حداقل فاصله از محور
|
mm
|
|
19
|
h1
|
ارتفاع داخل دهانه ناودانی
|
mm
|
|
20
|
ɸ
|
شعاع کمانش
|
mm
|
|
21
|
emax
|
حداکثر فاصله از محور
|
mm
|
|
22
|
AG
|
مساحت کلی
|
m2
|
|
23
|
Wpl.y
|
مدول پلاستیک محور Y
|
cm4
|
|
24
|
AVg
|
محیط برشی موازی
|
cm4
|
|
25
|
Wel.y
|
مدول مقطع Y
|
cm4
|
|
26
|
lt
|
مقدار ثابت اینرسی پیچشی
|
cm
|
|
27
|
Ys=Xs
|
محور برش از جان
|
cm
|
|
28
|
Wel.x
|
مدول الاستیک محور x
|
cm4
|
|
29
|
Wpl.y
|
مدول پلاستیک محور y
|
cm4
|
|
30
|
Ss
|
حداقل فاصله باله تا جان
|
mm
|
|
31
|
lw
|
مدول اینرسی
|
cm
|
|
32
|
Ym=Xm
|
مرکز برش از محور
|
cm
|
|
33
|
R2
|
شعاع لبه داخلی
|
mm
|
جدول 1: علائم اختصاری در جدول اشتال و وزن ناودانی
حال که با علامت‌های اختصاری موجود در جدول اشتال ناودانی آشنا شدید به‌راحتی می‌توانید به مطالعه و بررسی این جدول بپردازید. لطفاً برای مشاهده جدول اشتال ناودانی به پی‌دی‌اف پیوست شده در انتهای همین مقاله مراجعه کنید.
استعلام موجودی ناودانی فایکو
درنهایت با توجه به قیمت آهن در حال حاضر، شما علاوه بر مقادیر موجود در جدول اشتال ناودانی، باید با جدول وزن ناودانی هم آشنا باشید. در این متن نیز به شما آموختیم که وزن مخصوص ناودانی چیست و وزن ناودانی 10 و وزن ناودانی 8 چقدر است؛ می‌توانید فایل کامل این جدول را در پی‌دی‌افی که در انتهای این مقاله پیوست شده دریافت کنید.
