میلگرد بستر یکی از اجزای تقویتکننده دیوارهای بنایی است که برای افزایش یکپارچگی دیوار و بهبود عملکرد آن در برابر نیروهای جانبی مانند زلزله و باد مورد استفاده قرار میگیرد. این محصول معمولاً از مفتولهای فولادی تشکیل شده و در بندهای افقی ملات یا بستر دیوار قرار میگیرد. انتخاب نوع، عرض، قطر و فاصله اجرای میلگرد بستر باید متناسب با مشخصات دیوار و الزامات طراحی سازه انجام شود.
در این مقاله بررسی میکنیم میلگرد بستر چیست، چه انواع و کاربردهایی دارد، وزن و سایز آن چگونه تعیین میشود و هنگام اجرا یا خرید آن باید به چه نکاتی توجه کرد.

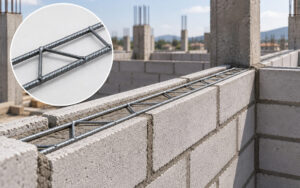

میلگرد بستر چیست؟
میلگرد بستر (Bed Joint Reinforcement) نوعی المان مسلحکننده است که معمولاً از دو مفتول فولادی طولی تشکیل میشود که به وسیله مفتولهای عرضی به یکدیگر متصل شدهاند. این محصول به شکل نردبانی یا خرپایی تولید میشود و هنگام دیوارچینی در امتداد افقی دیوار و داخل ملات قرار میگیرد.
قرار گرفتن میلگرد بستر در بندهای افقی باعث میشود قسمتهای مختلف دیوار ارتباط و یکپارچگی بیشتری با یکدیگر داشته باشند. به همین دلیل استفاده صحیح از آن میتواند مقاومت دیوار در برابر برخی تنشها و ترکخوردگی را بهبود دهد.
میلگرد بستر معمولاً با مفتول فولادی آجدار ساخته میشود تا درگیری مناسبی با ملات ایجاد شود. همچنین در بسیاری از محصولات از پوشش گالوانیزه برای افزایش مقاومت فولاد در برابر خوردگی استفاده میشود.
نکته مهم این است که میلگرد بستر بخشی از سیستم مهار و مسلحسازی دیوار محسوب میشود و نوع، ابعاد و نحوه اجرای آن باید براساس نقشههای اجرایی و ضوابط فنی پروژه مشخص شود.

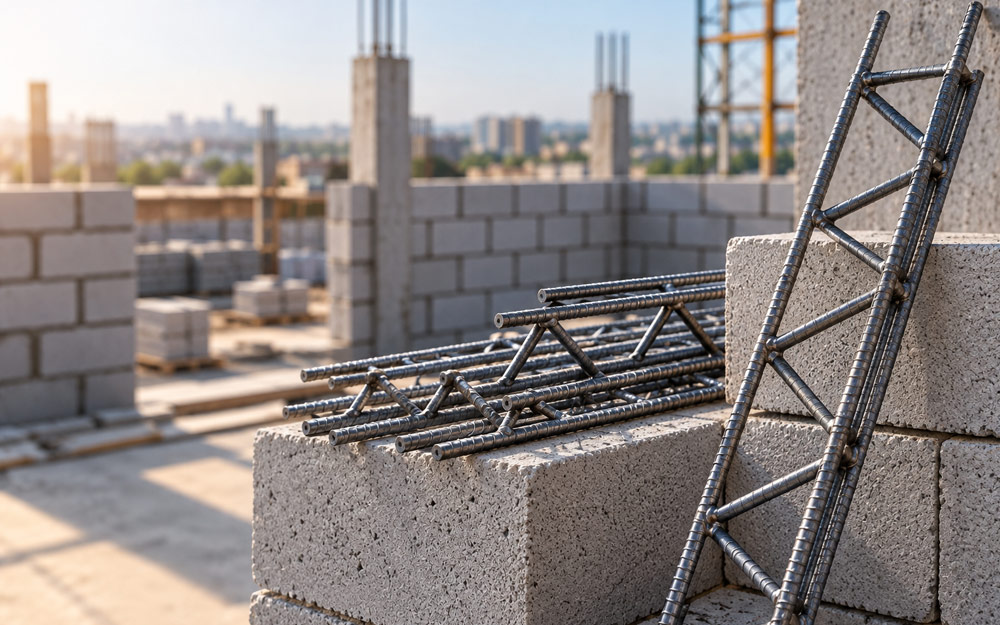

میلگرد بستر چه کاربردی دارد؟
کاربرد اصلی میلگرد بستر، مسلح کردن و افزایش یکپارچگی دیوارهای بنایی است. دیوارهایی که با آجر یا انواع بلوک ساخته میشوند در برابر تنشهای کششی و برخی نیروهای جانبی آسیبپذیر هستند و استفاده از میلگرد بستر میتواند عملکرد آنها را بهبود دهد.
مهمترین کاربردهای میلگرد بستر عبارتاند از:
- افزایش یکپارچگی دیوار: میلگرد بستر اجزای تشکیلدهنده دیوار را در امتداد افقی به یکدیگر مرتبط میکند.
- کنترل ترکهای دیوار: مسلحسازی افقی میتواند به کنترل و محدود کردن برخی ترکهای ناشی از تغییرشکل و تنشهای موجود در دیوار کمک کند.
- بهبود عملکرد در برابر نیروهای جانبی: اجرای اصولی میلگرد بستر باعث بهبود رفتار دیوار در برابر نیروهایی مانند باد و زلزله میشود.
- مسلح کردن دیوارهای غیرسازهای: یکی از کاربردهای متداول آن در دیوارهای پیرامونی و تیغههای داخلی ساختمان است.
- تقویت اطراف بازشوها: در برخی طراحیها برای بهبود عملکرد دیوار در اطراف در و پنجره از مسلحکنندههای بستر استفاده میشود.
- افزایش پایداری دیوارهای بلند یا طولانی: در چنین دیوارهایی کنترل تغییرشکل و ترکخوردگی اهمیت بیشتری پیدا میکند.
البته استفاده از میلگرد بستر به معنی مقاوم شدن کامل دیوار در برابر تمام نیروها نیست. جزئیات اتصالات، مهار دیوار، کیفیت مصالح و نحوه اجرا نیز در عملکرد نهایی آن تأثیر دارند.

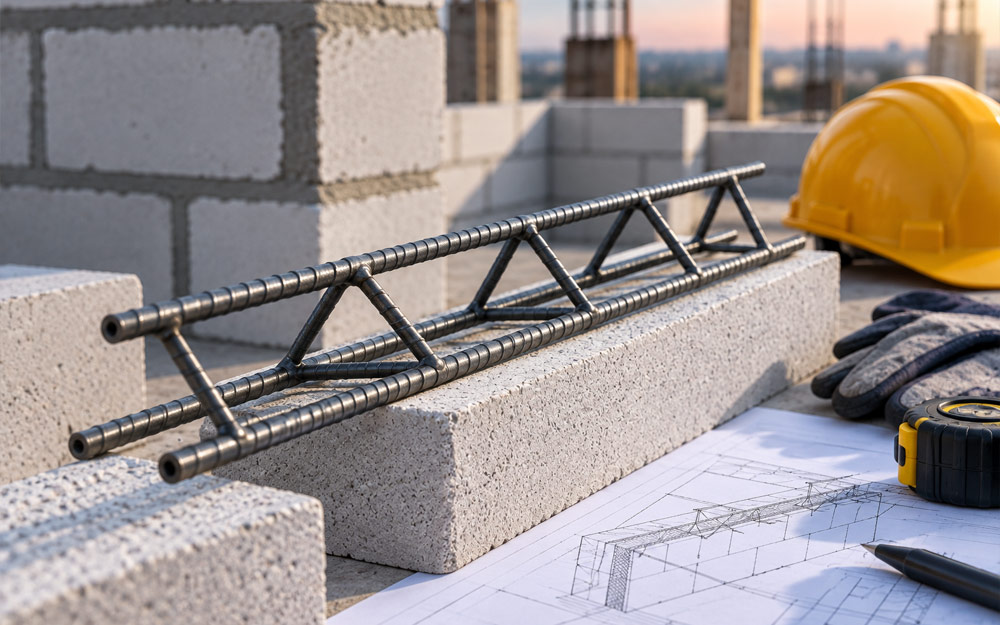

انواع میلگرد بستر کداماند؟
میلگرد بستر از نظر شکل اتصال مفتولهای طولی معمولاً در دو نوع اصلی نردبانی و خرپایی تولید میشود.
میلگرد بستر نردبانی
در میلگرد بستر نردبانی، دو مفتول طولی موازی وجود دارد و مفتولهای عرضی با فاصله مشخص و تقریباً عمود بر آنها جوش داده شدهاند. شکل نهایی محصول شبیه یک نردبان است و به همین دلیل با این نام شناخته میشود.
ساختار ساده و اجرای نسبتاً آسان از ویژگیهای این مدل است. عرض میلگرد باید به گونهای انتخاب شود که بهدرستی در ضخامت دیوار و داخل ملات قرار گیرد.
میلگرد بستر خرپایی
در مدل خرپایی نیز دو مفتول طولی موازی وجود دارد، اما مفتول میانی به شکل زیگزاگ یا مورب بین آنها قرار میگیرد. در نتیجه ساختار محصول ظاهری شبیه خرپا پیدا میکند.
وجود اعضای مورب باعث ایجاد تفاوت در ساختار مکانیکی این مدل نسبت به نوع نردبانی میشود. انتخاب میان مدل خرپایی و نردبانی نباید صرفاً براساس قیمت انجام شود و بهتر است جزئیات نقشه و الزامات طراحی پروژه مبنا قرار گیرد.
مشخصات میلگرد بستر چیست؟
برای انتخاب میلگرد بستر مناسب باید چند مشخصه اصلی محصول بررسی شود. این مشخصات میتوانند بین تولیدکنندگان و محصولات مختلف متفاوت باشند.
قطر مفتول: میلگردهای بستر با قطرهای مختلف تولید میشوند. قطر مفتول بر وزن، سطح مقطع فولاد و مشخصات مکانیکی محصول تأثیر مستقیم دارد.
عرض میلگرد بستر: فاصله میان دو مفتول طولی باید متناسب با ضخامت دیوار انتخاب شود. عرض محصول باید به اندازهای باشد که پوشش ملات موردنیاز در طرفین حفظ شود.
طول شاخه: میلگرد بستر معمولاً به صورت شاخهای عرضه میشود و طول دقیق شاخه باید از مشخصات تولیدکننده یا فروشنده بررسی شود.
نوع ساختار: محصول میتواند نردبانی یا خرپایی باشد.
سطح مفتول: استفاده از مفتول دارای سطح آجدار میتواند درگیری مکانیکی آن با ملات را افزایش دهد.
نوع پوشش: بسته به شرایط پروژه، محصول ممکن است دارای پوشش محافظ مانند گالوانیزه باشد تا مقاومت بیشتری در برابر خوردگی داشته باشد.
بنابراین هنگام مقایسه دو میلگرد بستر، صرفاً عرض یا ظاهر آنها را بررسی نکنید؛ قطر مفتول، وزن، نوع فولاد، کیفیت جوش و پوشش سطحی نیز اهمیت دارند.
وزن میلگرد بستر چقدر است؟
وزن میلگرد بستر یک عدد ثابت نیست و به قطر مفتول، تعداد و آرایش مفتولهای عرضی یا مورب، عرض محصول و طول شاخه بستگی دارد. به همین دلیل دو میلگرد بستر با عرض یکسان ممکن است وزن متفاوتی داشته باشند.
برای برآورد وزن بخشهای طولی میتوان از رابطه وزن واحد طول میلگرد فولادی استفاده کرد:
وزن تقریبی هر متر مفتول (کیلوگرم) = قطر² ÷ ۱۶۲
در این رابطه قطر بر حسب میلیمتر در نظر گرفته میشود. برای مثال، وزن تقریبی یک متر مفتول فولادی با قطر ۴ میلیمتر حدود ۰٫۰۹۹ کیلوگرم است.
از آنجا که میلگرد بستر دارای دو مفتول طولی است، فقط این دو مفتول در هر متر حدود ۰٫۱۹۸ کیلوگرم وزن خواهند داشت. سپس باید وزن مفتولهای عرضی یا زیگزاگ نیز به آن اضافه شود.
بنابراین برای محاسبه دقیقتر وزن میلگرد بستر باید موارد زیر مشخص باشند:
- قطر مفتولهای طولی
- قطر مفتولهای عرضی یا مورب
- عرض میلگرد بستر
- فاصله مفتولهای عرضی یا شکل خرپا
- طول شاخه
برای خرید و محاسبات مالی بهتر است وزن اعلامشده توسط تولیدکننده یا وزن واقعی محصول ملاک قرار گیرد؛ زیرا فرمولهای محاسباتی معمولاً وزن تقریبی را نشان میدهند.
سایز میلگرد بستر چگونه انتخاب میشود؟
یکی از مهمترین معیارهای انتخاب سایز میلگرد بستر، ضخامت دیوار است. عرض میلگرد بستر باید کمتر از ضخامت دیوار باشد تا محصول کاملاً داخل ملات قرار بگیرد و پوشش لازم در طرفین آن ایجاد شود.
برای مثال، نمیتوان صرفاً برای تمام دیوارهای ۱۰، ۱۵ یا ۲۰ سانتیمتری یک عرض ثابت را پیشنهاد کرد؛ زیرا نوع بلوک، ضخامت واقعی دیوار، شرایط محیطی و پوشش موردنیاز باید در انتخاب لحاظ شوند.
همچنین قطر مفتول باید براساس نیاز طراحی تعیین شود. افزایش قطر اگرچه سطح مقطع و وزن فولاد را بیشتر میکند، اما انتخاب قطر بزرگتر بدون توجه به ضخامت بند ملات و جزئیات اجرایی لزوماً تصمیم مناسبی نیست.
بنابراین هنگام انتخاب سایز میلگرد بستر این عوامل را در نظر بگیرید:
- ضخامت دیوار
- نوع آجر یا بلوک
- ضخامت بند ملات
- پوشش موردنیاز در طرفین
- نوع دیوار و ارتفاع آن
- شرایط محیطی و احتمال خوردگی
- الزامات نقشه و محاسبات پروژه
در پروژههای مهندسی، سایز نهایی باید مطابق نقشه و نظر طراح سازه تعیین شود.

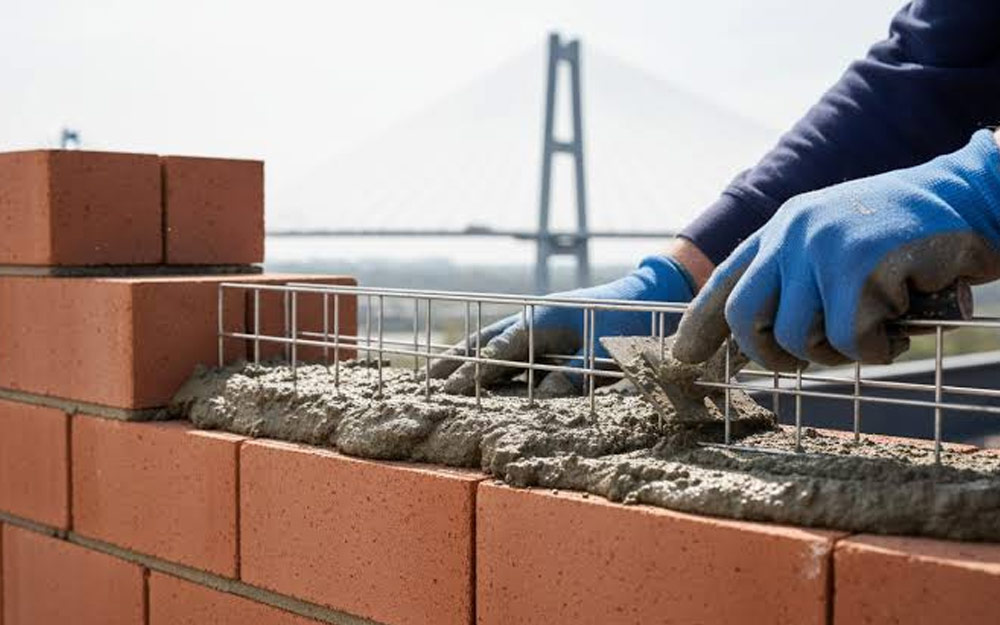

نحوه اجرای میلگرد بستر چگونه است؟
اجرای صحیح میلگرد بستر اهمیت زیادی دارد؛ زیرا حتی محصول استاندارد در صورت اجرای نامناسب نمیتواند عملکرد مورد انتظار را ایجاد کند.
روند کلی اجرا به این صورت است:
- ابتدا یک رج از آجر یا بلوک مطابق نقشه اجرا میشود.
- روی سطح رج، ملات با ضخامت مناسب قرار میگیرد.
- میلگرد بستر بهصورت افقی روی ملات و در محل تعیینشده قرار داده میشود.
- میلگرد باید به گونهای قرار گیرد که پوشش ملات کافی اطراف آن وجود داشته باشد.
- در محلهای موردنیاز، همپوشانی و اتصال اجزا مطابق جزئیات اجرایی انجام میشود.
- رج بعدی آجر یا بلوک روی ملات اجرا میشود تا میلگرد کاملاً در بند افقی قرار گیرد.
- این فرایند در ارتفاعهای تعیینشده در نقشه تکرار میشود.
در محل تقاطع دیوارها، گوشهها، بازشوها و محل اتصال دیوار به اجزای سازهای باید جزئیات طراحی رعایت شود. همچنین میلگرد بستر نباید بدون پوشش مناسب در معرض محیط باقی بماند.
اجرای میلگرد بستر باید همراه با سایر جزئیات مهار دیوار انجام شود و نمیتوان آن را در همه پروژهها بهعنوان جایگزین تمام اجزای مهارکننده دیوار در نظر گرفت.

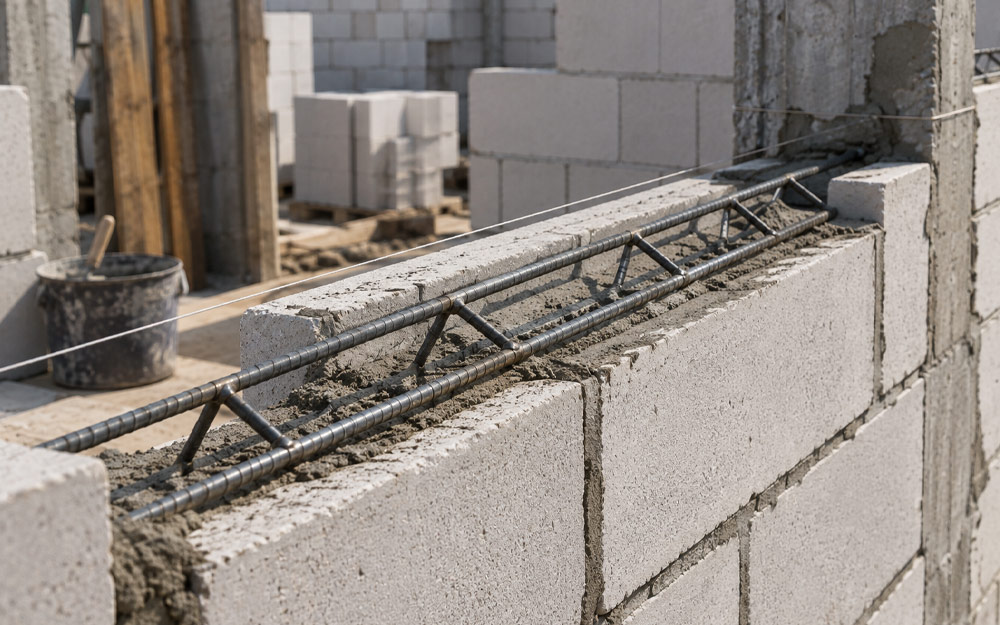

فاصله میلگرد بستر چقدر باید باشد؟
فاصله عمودی میلگردهای بستر به طراحی دیوار، ارتفاع و طول آن، نوع مصالح بنایی، شرایط سازه و الزامات آییننامهای بستگی دارد. در اجرای متداول ممکن است میلگرد بستر در فواصل مشخصی از ارتفاع یا پس از چند رج دیوارچینی قرار داده شود، اما نمیتوان یک فاصله ثابت را برای تمام پروژهها تجویز کرد.
به همین دلیل عبارتهایی مانند «میلگرد بستر حتماً باید هر دو رج یا هر سه رج اجرا شود» بدون درنظرگرفتن مشخصات پروژه دقیق نیست.
فاصله اجرای میلگرد بستر باید براساس موارد زیر تعیین شود:
- ارتفاع دیوار
- طول آزاد دیوار
- ضخامت دیوار
- نوع واحد بنایی
- شرایط اتصال دیوار
- نیروهای وارد بر دیوار
- نقشههای اجرایی و محاسبات طراح
در نتیجه، برای اجرای واقعی پروژه باید فاصله مشخصشده در نقشه سازه و جزئیات اجرایی ملاک قرار گیرد.
مزایا و معایب میلگرد بستر چیست؟
استفاده از میلگرد بستر در صورت طراحی و اجرای صحیح مزایای مختلفی دارد، اما مانند هر روش اجرایی دیگری محدودیتهایی نیز خواهد داشت.
مزایای میلگرد بستر
- افزایش یکپارچگی دیوار
- بهبود مقاومت دیوار در برابر تنشهای کششی
- کمک به کنترل ترکخوردگی
- بهبود عملکرد دیوار در برابر نیروهای جانبی
- امکان استفاده در انواع دیوارهای بنایی متناسب با طراحی
- قرارگیری داخل بند ملات و اشغال نکردن فضای اضافی
- اجرای همزمان با دیوارچینی
- امکان تولید در عرضها و مشخصات مختلف
معایب و محدودیتهای میلگرد بستر
- نیاز به اجرای دقیق و اصولی
- وابستگی عملکرد به کیفیت ملات و دیوارچینی
- احتمال خوردگی در صورت انتخاب محصول یا پوشش نامناسب
- افزایش هزینه مصالح و اجرای دیوار نسبت به دیوارچینی ساده
- نیاز به هماهنگی با سایر اجزای مهارکننده دیوار
- امکان کاهش عملکرد در صورت انتخاب عرض، قطر یا فاصله نامناسب
- نیاز به رعایت جزئیات ویژه در گوشهها، تقاطعها و بازشوها
بنابراین استفاده از میلگرد بستر زمانی نتیجه مطلوبی خواهد داشت که محصول مناسب انتخاب و جزئیات آن بهدرستی اجرا شود.
برای اجرای میلگرد بستر به چه مقدار میلگرد نیاز داریم؟
مقدار میلگرد بستر موردنیاز یک پروژه به طول کل دیوارهایی که باید مسلح شوند و تعداد ردیفهای افقی میلگرد بستر بستگی دارد.
برای یک برآورد اولیه میتوان از رابطه زیر استفاده کرد:
مقدار تقریبی میلگرد بستر = طول دیوار × تعداد ردیفهای میلگرد بستر
فرض کنید یک دیوار ۲۰ متر طول دارد و براساس نقشه باید در ۶ تراز افقی آن میلگرد بستر اجرا شود. در این حالت مقدار پایه موردنیاز برابر است با:
۲۰ × ۶ = ۱۲۰ متر میلگرد بستر
اما این عدد مقدار نهایی خرید نیست. باید طول موردنیاز برای همپوشانیها، گوشهها، اتصالات و پرت احتمالی نیز بررسی شود.
اگر چند دیوار دارید، محاسبه برای هر دیوار انجام شده و در پایان مقادیر با یکدیگر جمع میشوند.
برای تخمین تعداد شاخه نیز میتوان مقدار کل موردنیاز را بر طول هر شاخه تقسیم کرد:
تعداد شاخه = متراژ کل موردنیاز ÷ طول هر شاخه
پیش از سفارش نهایی، طول واقعی شاخه محصول انتخابشده و جزئیات نقشه اجرایی را بررسی کنید تا مقدار خرید کمتر یا بسیار بیشتر از نیاز پروژه نباشد.
نکات مهم هنگام خرید میلگرد بستر
انتخاب میلگرد بستر صرفاً براساس ارزانترین قیمت میتواند باعث خرید محصولی شود که با مشخصات پروژه سازگار نیست. پیش از خرید، ابتدا نقشه و مشخصات فنی موردنیاز را بررسی کنید.
مهمترین مواردی که باید هنگام خرید در نظر داشته باشید عبارتاند از:
- قطر مفتول
- عرض میلگرد بستر
- نوع نردبانی یا خرپایی
- طول هر شاخه
- وزن هر شاخه یا وزن واحد طول
- کیفیت مفتول و جوشها
- آجدار بودن مفتول در صورت الزام طراحی
- نوع و کیفیت پوشش محافظ
- یکنواختی ابعاد محصول
- مشخصات و اعتبار تولیدکننده
- تطابق محصول با نیاز فنی پروژه
همچنین بهتر است قیمت میلگرد بستر را در کنار سایر مصالح فولادی موردنیاز پروژه بررسی کنید. برای مشاهده و مقایسه نرخ انواع میلگرد میتوانید صفحه قیمت میلگرد را بررسی کنید.
در پروژههای بزرگ، اختلاف جزئی در وزن واقعی هر متر یا شاخه میتواند روی وزن کل سفارش و در نهایت هزینه خرید تأثیر قابلتوجهی داشته باشد. به همین دلیل مقایسه قیمت باید براساس مشخصات فنی و وزن محصول انجام شود، نه صرفاً قیمت هر شاخه.
قیمت میلگرد بستر به چه عواملی بستگی دارد؟
قیمت میلگرد بستر تحت تأثیر مجموعهای از عوامل مربوط به مواد اولیه، مشخصات محصول و شرایط بازار فولاد قرار دارد. از آنجا که فولاد ماده اصلی تشکیلدهنده این محصول است، تغییرات بازار آهن میتواند بر هزینه تولید و فروش آن تأثیر بگذارد.
مهمترین عوامل مؤثر بر قیمت میلگرد بستر عبارتاند از:
- قیمت روز فولاد و مفتول
- قطر مفتول
- وزن محصول
- عرض میلگرد بستر
- نوع نردبانی یا خرپایی
- نوع پوشش سطحی و گالوانیزه
- کیفیت تولید و جوشکاری
- برند و کارخانه تولیدکننده
- حجم سفارش
- هزینه حملونقل
- شرایط عرضه و تقاضای بازار
برای ارزیابی بهتر شرایط بازار و تغییرات نرخ محصولات فولادی، بررسی قیمت آهن میتواند دید بهتری درباره وضعیت کلی بازار در اختیار خریداران قرار دهد.
هنگام مقایسه قیمت میلگرد بستر نیز باید مشخصات دو محصول یکسان باشد. برای مثال، مقایسه قیمت دو شاخه با قطر یا وزن متفاوت نمیتواند معیار مناسبی برای تشخیص گزینه ارزانتر باشد.
جمعبندی
میلگرد بستر یکی از روشهای مسلحسازی دیوارهای بنایی است که بهصورت افقی داخل بند ملات قرار میگیرد و میتواند به افزایش یکپارچگی، کنترل ترکخوردگی و بهبود عملکرد دیوار در برابر نیروهای جانبی کمک کند. این محصول عمدتاً در دو نوع نردبانی و خرپایی تولید میشود و مشخصاتی مانند قطر مفتول، عرض، وزن، نوع پوشش و کیفیت ساخت در انتخاب آن اهمیت دارند.
وزن و مقدار موردنیاز میلگرد بستر نیز ثابت نیست و باید متناسب با ابعاد محصول و مشخصات دیوار محاسبه شود. مهمتر از همه، سایز، فاصله و نحوه اجرای میلگرد بستر باید مطابق نقشهها و الزامات فنی پروژه تعیین شود. بنابراین پیش از خرید، علاوه بر قیمت، مشخصات فنی و تطابق محصول با نیاز پروژه را بررسی کنید.
سوالات متداول
- میلگرد بستر برای چه دیوارهایی استفاده میشود؟
میلگرد بستر میتواند برای مسلحسازی انواع دیوارهای بنایی ساختهشده با آجر یا بلوک مورد استفاده قرار گیرد. امکان و جزئیات استفاده از آن به طراحی دیوار و الزامات پروژه بستگی دارد. - میلگرد بستر نردبانی بهتر است یا خرپایی؟
هر دو نوع کاربرد خود را دارند و نمیتوان یکی را در تمام پروژهها بهتر دانست. انتخاب نوع مناسب باید براساس مشخصات فنی، نوع دیوار و جزئیات طراحی انجام شود. - میلگرد بستر هر چند رج باید اجرا شود؟
تعداد رجها یا فاصله عمودی اجرای میلگرد بستر برای همه ساختمانها یکسان نیست و باید براساس نقشههای اجرایی، مشخصات دیوار و الزامات طراحی تعیین شود. - وزن میلگرد بستر چقدر است؟
وزن آن به قطر مفتول، عرض محصول، نوع نردبانی یا خرپایی، تعداد مفتولهای عرضی و طول شاخه بستگی دارد. به همین دلیل برای اعلام وزن دقیق باید مشخصات محصول تعیین شود. - میلگرد بستر چه سایزی دارد؟
میلگرد بستر در عرضها و قطرهای مختلف تولید میشود. عرض مناسب باید با توجه به ضخامت دیوار و پوشش ملات موردنیاز انتخاب شود. - آیا میلگرد بستر زنگ میزند؟
فولاد در صورت قرار گرفتن در شرایط مساعد خوردگی میتواند دچار زنگزدگی شود. استفاده از پوشش مناسب مانند گالوانیزه و اجرای صحیح محصول در ملات به افزایش مقاومت آن در برابر خوردگی کمک میکند. - آیا میلگرد بستر برای دیوار هبلکس قابل استفاده است؟
امکان استفاده از مسلحکنندههای بستر در دیوارهای بلوکی وجود دارد، اما نوع محصول و روش اجرا باید با سیستم دیوار، دستورالعمل تولیدکننده بلوک و نقشههای پروژه سازگار باشد. - چگونه مقدار میلگرد بستر موردنیاز را محاسبه کنیم؟
برای برآورد اولیه میتوان طول دیوار را در تعداد ردیفهای افقی موردنیاز ضرب کرد. سپس مقدار مربوط به همپوشانی، اتصالات و پرت اجرا نیز باید به محاسبات اضافه شود. - آیا هرچه میلگرد بستر سنگینتر باشد بهتر است؟
خیر. وزن بیشتر لزوماً به معنی مناسبتر بودن محصول نیست. قطر، عرض، نوع ساخت، پوشش و تطابق با مشخصات طراحی اهمیت بیشتری دارند و محصول باید براساس نیاز فنی پروژه انتخاب شود. - مهمترین نکته هنگام خرید میلگرد بستر چیست؟
تطابق مشخصات محصول با نقشه پروژه مهمترین نکته است. قطر مفتول، عرض، نوع ساختار، پوشش، وزن و کیفیت جوشها باید پیش از خرید بررسی شوند.
