جدول اشتال میلگرد و سطح مقطع میلگرد ؛ راهنمای استفاده + pdf

میلگرد از مقاطع فولادی مهم در ساخت و استحکام هر سازه‌ای به حساب می‌آید. در واقع ساختمان همواره تحت فشارهای عمودی و افقی است؛ بتن می‌تواند به‌خوبی فشارهای عمودی را تحمل کند، ولی در برابر نیروهای افقی و کششی سست بوده و این میلگرد است که می‌تواند استحکام ساختمان در برابر این نیروها را تضمین کند. البته در این میان کیفیت میلگرد به کار رفته درنتیجه کار بسیار مؤثر است. نکته مهمی که علاوه بر مواد اولیه و مراحل ساخت، بر کیفیت نهایی میلگرد تأثیر می‌گذارد، وزن آن است.

به همین دلیل همواره به خریداران توصیه می‌شود هنگام خرید میلگرد به وزن محصول خریداری‌شده نیز دقت کنند؛ اما چه مرجعی برای ارزیابی مصرف‌کننده وجود دارد؟ جدول اشتال میلگرد مرجع بین‌المللی برای ارزیابی وزن استاندارد و دیگر مشخصات این محصول است که در ادامه در مورد محاسبه وزن با جدول اشتال میلگرد، نحوه محاسبه سطح مقطع میلگرد و راهنمای استفاده از جدول اشتال میلگرد بیشتر توضیح می‌دهیم.

توصیه می‌کنیم حتماً قبل از اقدام به خرید، مقاله راهنمای جامع خرید میلگرد را بخوانید و نکات ذکرشده در آن را در نظر بگیرید. برای خرید میلگرد، در گام نخست روند قیمت آهن و میلگرد را به‌صورت روزانه دنبال کنید. قیمت روز میلگرد به نوسانات ارز، قیمت جهانی فولاد، میزان عرضه و تقاضا، میزان تورم در کشور و قیمت مواد اولیه بستگی دارد. به گفته سایت Metal expert، قیمت میلگرد سهم قابل‌توجهی از هزینه تمام‌شده‌ی پروژه‌ شما را به خود اختصاص می‌دهد. درنهایت با بررسی دقیق‌تر و خرید مناسب می‌توانید در هزینه و زمانتان صرفه‌جویی کنید.

نکته مهم دیگر، محاسبه وزن میلگرد و توجه به جدول اشتال میلگرد است. حال باید ببینیم جدول اشتال میلگرد چیست و چگونه می‌توانید از آن استفاده کنید؟

جدول اشتال میلگرد چیست؟

به نظر شما جدول اشتال میلگرد چیست؟ برای پاسخ به این سوال باید بگوییم که جدول اشتال یا همان STAHLBAU Table مرجعی بین‌المللی برای وزن استاندارد انواع مقاطع فولادی است که خانم اشتایدر بورگر (Martha Schneider-Bürger) در سال ۱۹۳۸ برای اولین بار آن را بر اساس استاندارد DIN آلمان تهیه و تنظیم کرد. جالب است بدانید کلمه اشتایل واژه‌ای آلمانی به معنای استیل است. به بیان دیگر این جدول شامل اطلاعات استاندارد موردنیاز صنعت ساختمان سازی طبق استاندارد DIN آلمان است که این روزها بسیار برای مهندسان و مشاوران محصولات فولادی کاربرد دارد.

نحوه استفاده از جدول اشتال میلگرد چگونه است؟

راهنمای استفاده از جدول اشتال میلگرد مانند استفاده از جدول اشتال دیگر محصولات است که در همه این جداول، روش استفاده به صورت آزمون و خطاست. در این جدول همانطور که گفته شد مساحت مقطع میلگرد محاسبه و با حرف A و کوچک‌ترین عددی که برابر یا بزرگ‌تر از قطر آرماتور باشد را تعیین می‌کنند و نتیجه‌ای که از این عمل بدست می‌آید، سایز آرماتور در جدول است.

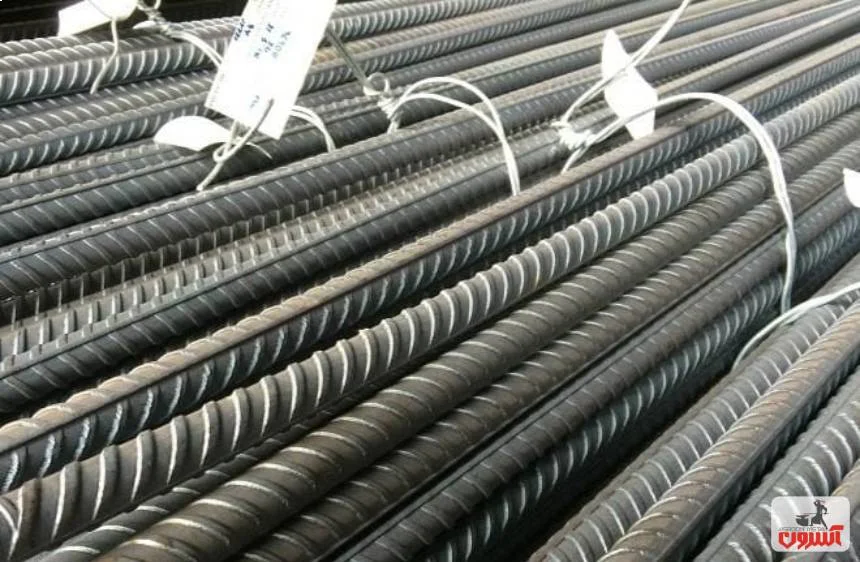

مهم‌ترین نکات در استفاده از جدول اشتال میلگرد آجدار چیست؟

جدول اشتال یک کتابچه مهم در صنعت ساختمان‌سازی محسوب می‌شود. قبل از کار با این جدول باید با علائم اختصاری مهمی که در این جدول وجود دارد، آشنایی داشته باشید.

اساس کار جدول اشتال میلگرد، آزمون‌وخطا است. به‌این‌ترتیب که در گام نخست باید مساحت مقطع میلگردهای خریداری شده را محاسبه و با مقادیر عددی موجود در جدول اشتال میلگرد مقایسه کنید.

کوچک‌ترین عددی که برابر یا بزرگ‌تر از مقدار محاسبه شده شماست را علامت زده و سایز و سایر مشخصات آن را در نظر بگیرید. اگر مشخصات ذکر شده در این ردیف با محصول شما مطابقت نداشت، باید سری به مقادیر بالاتر بزنید.

با جدول اشتال میلگرد با قطر استاندارد آشنا شوید

جدول اشتال میلگرد با قطر استاندارد را برای سایزهای ۸ تا ۶۵ میلی‌متر ببینید:

لازم به ذکر است که جدول اشتال میلگرد ساده مشابه با جدول اشتال میلگرد آجدار است.

با جدول اشتال میلگرد با قطر غیراستاندارد آشنا شوید

جدول اشتال میلگرد آجدار را برای قطر ۸ تا ۲۹۰ میلی‌متر ببینید:

محاسبه وزن با جدول اشتال میلگرد چگونه است؟

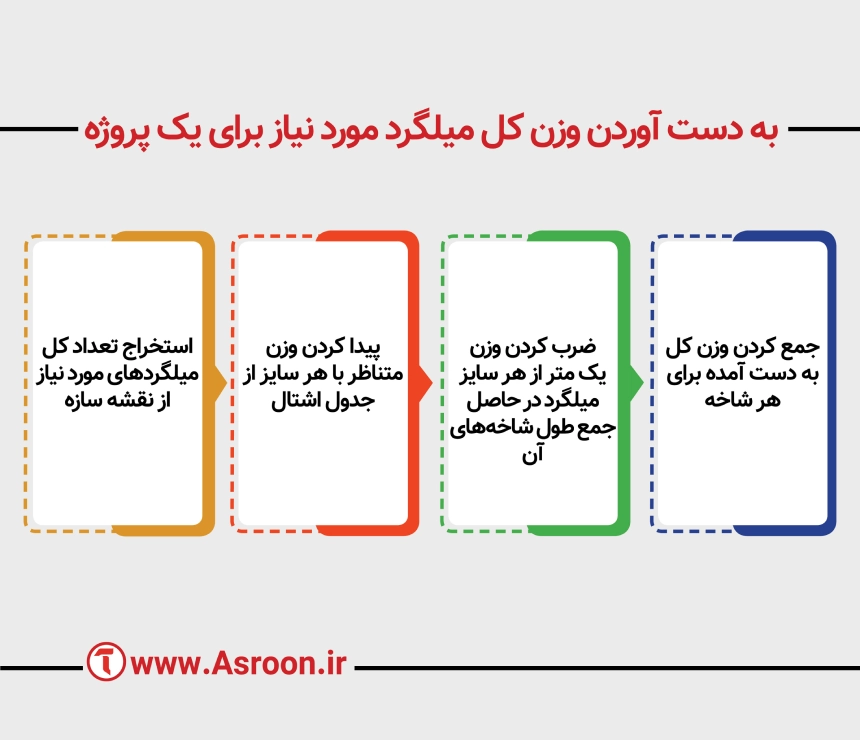

آیا میدانید که می‌توانید میزان میلگرد موردنیاز پروژه ساختمانی خود را با استفاده از جدول اشتال محاسبه کنید؟ برای این کار کافی است ابتدا تعداد کل میلگردهای موردنیاز و طول هر شاخه آن را از روی نقشه به دست بیاورید و سپس با استفاده از حاصل‌ضرب مقادیر وزنی مربوط به هر متر میلگرد جدول اشتال در طول و تعداد آرماتورها، وزن میلگرد موردنیاز خود را محاسبه کنید.

وزن میلگرد جدول اشتال

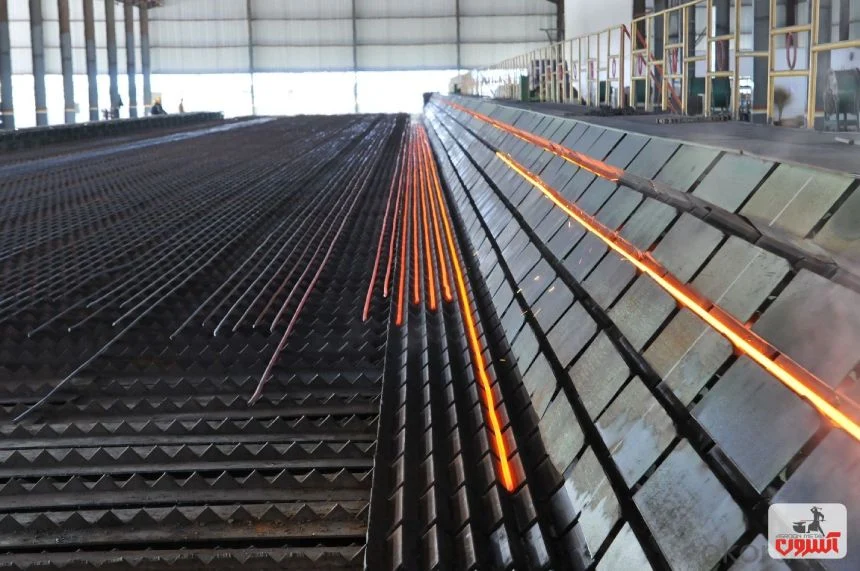

وزن میلگرد جدول اشتال به راحتی قابل اندازه‌گیری است و بهتر است تا بدانید  هنگام خرید، وزن میلگرد هر کارخانه نسبت به دیگری متفاوت خواهد بود؛ اما هرچه عدد وزن میلگرد کارخانه به عدد وزن میلگرد جدول اشتال نزدیک‌تر باشد، می‌توانید از استاندارد بودن آن اطمینان حاصل نمایید. در حال حاضر کارخانه‌های بسیاری ازجمله مجتمع ذوب‌آهن، کویر کاشان، ظفر بناب، میانه، آناهیتای گیلان و بافق یزد به تولید میلگرد در ایران مشغول‌اند که وزن محصولات کارخانه‌های ذوب‌آهن اصفهان و کویر کاشان بیشترین شباهت را به اعداد جدول اشتال میلگرد دارند. در جدول زیر مقادیر وزنی برخی از کارخانه‌ها آورده شده‌ است.

سطح مقطع میلگرد چگونه محاسبه می شود؟

با استفاده از قطر میلگرد درج‌شده در جدول اشتال، می‌توانید شعاع میلگرد را محاسبه کنید و بابا رساندن آن به توان ۲ و ضرب کردن نتیجه در عدد پی (۳.۱۴) به سطح مقطع میلگرد موردنظرتان برسید. با استفاده از سطح مقطع میلگرد می‌توانید در نقشه‌های سازه یک سایز میلگرد را جایگزین میلگرد دیگر کنید. برای این کار کافی است که سطح مقطع نهایی میلگرد جدید با سطح مقطع نهایی تعداد شاخه‌های میلگرد نقشه برابر باشد.

دانلود جدول اشتال میلگرد pdf چگونه ممکن است؟

برای دانلود جدول اشتال میلگرد pdf کافیست تا اینجا کلیک کنید؛ با دانلود جدول اشتال میلگرد به صورت pdf می‌توانید این کتابچه را همراه خود داشته و در صورت نیاز از آن استفاده کنید.

تقریباً تمام مهندسان ساختمان و فعالان حوزه ساخت‌وساز با جدول اشتال آشنایی دارند و این جدول از محبوب‌ترین منابع آن‌ها محسوب می‌شود. در این جدول مشخصات انواع مقاطع فولادی مورد استفاده در ساختمان‌سازی طبق استاندارد DIN آلمان آورده شده است.جدول اشتال میلگرد یکی از کاربردی‌ترین هندبوک های مهندسی عمران است که تقریبا مرحله طراحی و محاسبه میزان مصالح مورد نیاز بدون آن پیش نمی‌رود. با استفاده از جدول اشتال میلگرد pdf می‌توانید کل سطح مقطع میلگرد موردنیازتان را محاسبه کنید.
