هر مقطع فولادی بسته به روش تولید، ضخامت و کیفیت آن، تحمل بار متفاوتی دارد و هر مهندس و طراح سازه در زمان محاسبات فنی باید به این نکته دقت کند. این مقاله به میزان تحمل بار سپری و جدول تحمل بار آن اختصاص دارد. پیش از پرداختن به این موضوع، ابتدا کمی با سپری و کاربردهای آن آشنا می‌شوید.
سپری چیست؟

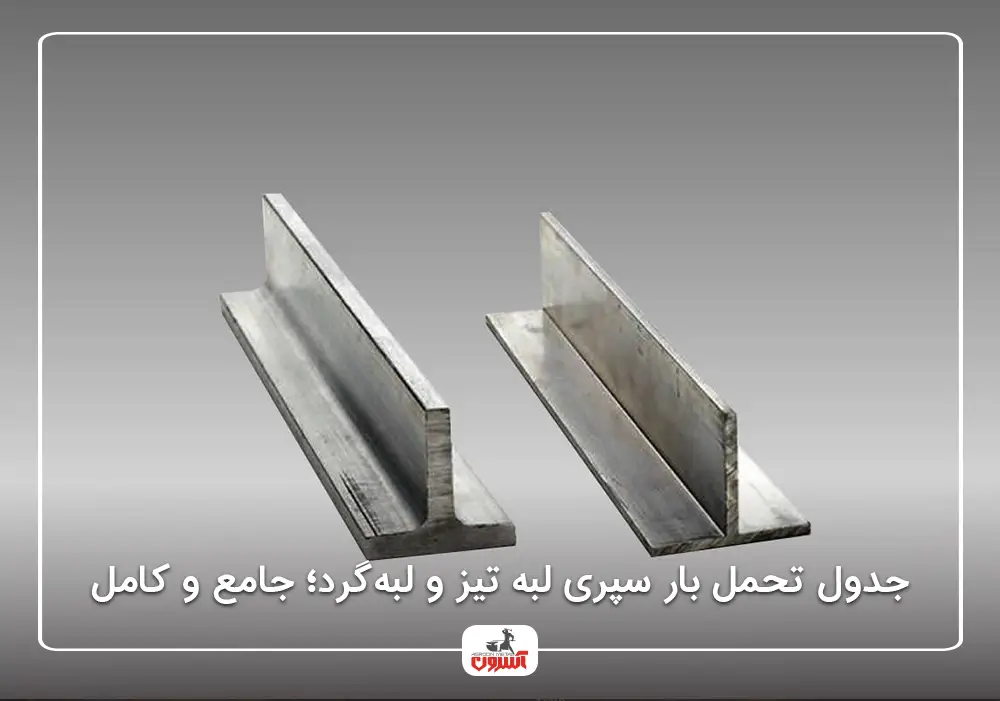

سپری یک مقطع فولادی طویل با سطح مقطع T شکل است و به همین دلیل در انگلیسی به آن T-Section می‌گویند. سپری معمولاً با استفاده از شمش فولادی و به‌صورت نورد گرم (مثل میلگرد، تیرآهن و...) تولید می‌شود. البته یک روش دیگر هم برای تولید آن وجود دارد که در این روش، تیرآهن معمولی را از وسط برش می‌زنند تا تبدیل به سپری شود. تولید سپری با این روش رواج کمتری دارد؛ چون ابعاد سپری حاصل از آن چندان دقیق نیست.
تحمل بار سپری باعث می‌شود که از این مقطع فولادی برای تکمیل سازه‌های فولادی، اتصال پل به ستون، ساخت خرپا، ساخت درب و پنجره و ساخت سقف‌های کاذب (به‌خصوص در سرویس بهداشتی و حمام) استفاده شود.
سپری‌ها تنها از فولاد ساخته نمی‌شوند و انواع آلومینیومی، مسی، برنجی و استیل آن‌ها نیز در بازار موجود است.
چند نوع سپری وجود دارد؟
به جز روش تولید، سپری‌ها را بر اساس نوع لبه‌ها نیز دسته‌بندی می‌کنند. در این دسته‌بندی، سپری‌ها به دو گروه لبه‌گرد و لبه تیز تقسیم می‌شوند. در کتاب جدول اشتال، جدول تحمل بار سپری نیز بر اساس همین دسته‌بندی تفکیک شده است.
طول بال سپری‌های لبه تیز بین 20 تا 40 میلیمتر متغیر است و این نوع سپری‌ها، معمولاً در ضخامت‌های 3 تا 5 میلیمتر تولید می‌شوند. در مقابل، طول بال‌های سپری نوک‌گرد بین 30 تا 140 میلیمتر و ضخامت آن‌ها نیز بین 4 تا 15 میلیمتر متغیر است. علت این تنوع بالا، بیشتر بودن فروش، کاربرد و تحمل بار سپری نوک‌گرد است. همچنین تمامی انواع سپری در شاخه‌های 6 یا 12 متری تولید می‌شوند که معمولاً فروش شاخه‌های 6 متری بیشتر است.
در بازار فولاد ایران، سپری‌ها بر اساس طول بالشان نام‌گذاری می‌شوند و این نام‌گذاری پس از تبدیل این طول از میلیمتر به سانتی‌متر انجام می‌شود. به عنوان مثال، سپری با طول بال 20 میلیمتر، با نام سپری 2 به فروش می‌رسد. هرچه سایز بالاتر برود، قیمت سپری نیز بالا می‌رود.
چرا باید تحمل بار سپری را بدانید؟
اطلاع از میزان تحمل بار سپری و هر مقطع فولادی دیگر، به شما کمک می‌کند تا محاسبات فنی پروژه با دقت بالایی انجام دهید و مقاطع فولادی را با سایز و ضخامت درست بخرید و آن‌ها را در جای درست به کار ببرید.
همان‌طور که در نقشه‌های فونداسیون از میل‌گردهای دارای گرید و سایز متفاوت در قسمت‌های مختلف استفاده می‌شود و این تفاوت به میزان بار وارده به هر قسمت فونداسیون و تحمل بار متفاوت انواع میلگرد برمی‌گردد، متفاوت بودن میزان تحمل بار سپری هم باعث می‌شود که از سایزهای مختلف آن در بخش‌های مختلف سازه استفاده شود.
با جدول تحمل بار سپری در انواع مختلف آشنا شوید
در این قسمت جدول تحمل بار سپری لبه تیز و لبه‌گرد را آورده‌ایم تا با استفاده از آن‌ها بتوانید محاسبات مربوط به سپری را راحت‌تر انجام بدهید. لازم به ذکر است که جدول بار سپری لبه‌گرد و نوک‌تیز از کتاب جداول اشتال چاپ دسامبر 1995 استخراج شده‌اند.
جدول تحمل بار سپری لبه‌گرد
جدول تحمل بار سپری لبه‌گرد تولید شده به روش نورد گرم و بر طبق استاندارد DIN EN 10055 را در ادامه می‌بینید:
|
محورهای خمش
|
Ey
cm
|
G
Kg/m
|
A
cm2
|
اندازه بر حسب میلیمتر
|
سایز سپری
|
|
z-z
|
y-y
|
h-c
mm
|
C
mm
|
r3
mm
|
r2
mm
|
ts
mm
|
b
mm
|
h
mm
|
|
Iy
cm
|
Wy
cm3
|
Iz
cm4
|
Iy
cm
|
Wy
cm3
|
Iy
cm4
|
|
iy
|
Wy
|
Jy
|
ix
|
Wx
|
Jx
|
|
|
F
|
|
|
|
t
|
s
|
|
|
|
|
0.62
|
0.58
|
0.87
|
0.87
|
0.8
|
1.72
|
0.85
|
1.77
|
2.26
|
21
|
9
|
1
|
2
|
4
|
30
|
30
|
30
|
|
0.73
|
0.9
|
1.57
|
1.04
|
1.23
|
3.1
|
0.99
|
2.33
|
2.97
|
25
|
10
|
1
|
2.5
|
4.5
|
35
|
35
|
35
|
|
0.83
|
1.29
|
2.58
|
1.18
|
1.84
|
5.28
|
1.12
|
2.96
|
3.77
|
29
|
11
|
1
|
2.5
|
5
|
40
|
40
|
40
|
|
1.03
|
2.42
|
6.06
|
1.46
|
3.36
|
12.1
|
1.39
|
4.44
|
5.66
|
37
|
13
|
1.5
|
3
|
6
|
50
|
50
|
50
|
|
1.25
|
4.07
|
12.2
|
1.73
|
5.48
|
23.8
|
1.66
|
6.23
|
7.94
|
45
|
15
|
2
|
3.5
|
7
|
60
|
60
|
60
|
|
1.44
|
6.32
|
22.1
|
2.05
|
8.79
|
44.4
|
1.94
|
8.32
|
10.6
|
53
|
17
|
2
|
4
|
8
|
70
|
70
|
70
|
|
1.65
|
9.25
|
37
|
2.33
|
12.8
|
73.7
|
2.22
|
10.7
|
13.6
|
61
|
19
|
2
|
4.5
|
9
|
80
|
80
|
80
|
|
2.05
|
17.7
|
88.3
|
2.92
|
24.6
|
179
|
2.74
|
16.4
|
20.9
|
77
|
23
|
3
|
5.5
|
11
|
100
|
100
|
100
|
|
2.45
|
29.7
|
178
|
3.51
|
42.0
|
366
|
3.28
|
23.2
|
29.6
|
93
|
27
|
3
|
6.5
|
13
|
120
|
120
|
120
|
|
2.88
|
47.2
|
330
|
4.07
|
64.7
|
660
|
3.8
|
31.3
|
39.9
|
109
|
31
|
4
|
7.5
|
15
|
140
|
140
|
140
|
جدول تحمل بار سپری لبه تیز
جدول زیر مربوط به میزان تحمل بار سپری لبه تیز تولید شده به روش نورد گرم و بر طبق DIN 59051 است:
|
Wz
cm3
|
Wy
cm3
|
G
Kg/m
|
A
cm2
|
ts=tg
mm
|
h=b
mm
|
سایز سپری
|
|
Wy
|
Wx
|
|
F
|
s=t
|
|
| سپری T و لبه تیز با لبه و دیواره مساوی طبق DIN 59051 |
TPS
|
|
0.2
|
0.29
|
0.871
|
1.11
|
3
|
20
|
20
|
|
0.37
|
0.53
|
1.28
|
1.63
|
3.5
|
25
|
25
|
|
0.61
|
0.88
|
1.76
|
2.24
|
4
|
30
|
30
|
|
0.93
|
1.36
|
2.31
|
2.95
|
4.5
|
35
|
35
|
|
1.35
|
1.97
|
2.94
|
3.75
|
5
|
40
|
40
|
جداول بالا تنها برای محاسبه تحمل بار سپری کاربرد ندارند. با استفاده از آن‌ها می‌توانید وزن انواع سپری در سایزهای مختلف را نیز محاسبه کنید. برای این کار باید اعداد موجود در ستون G (وزن) را در طول هر شاخه سپری ضرب کنید. لازم به ذکر است که قیمت سپری هم مثل سایر مقاطع فولادی به قیمت آهن، قیمت ارز، نوسانات عرضه و تقاضا و ... بستگی دارد.
برای خرید سپری در انواع و سایزهای مختلف می‌توانید به صفحه قیمت سپری مراجعه کنید یا با کارشناسان فروش آهنگر تماس بگیرید. قیمت سپری و سایر مقاطع فولادی در آهنگر مقرون‌به‌صرفه و نزدیک به قیمت درب کارخانه است و تمامی محصولات با ضمانت کیفیت و اصالت برای شما ارسال می‌شوند.
