استانداردهای ورق استیل+ جدول استاندارد ورق استیل ۳۰۴

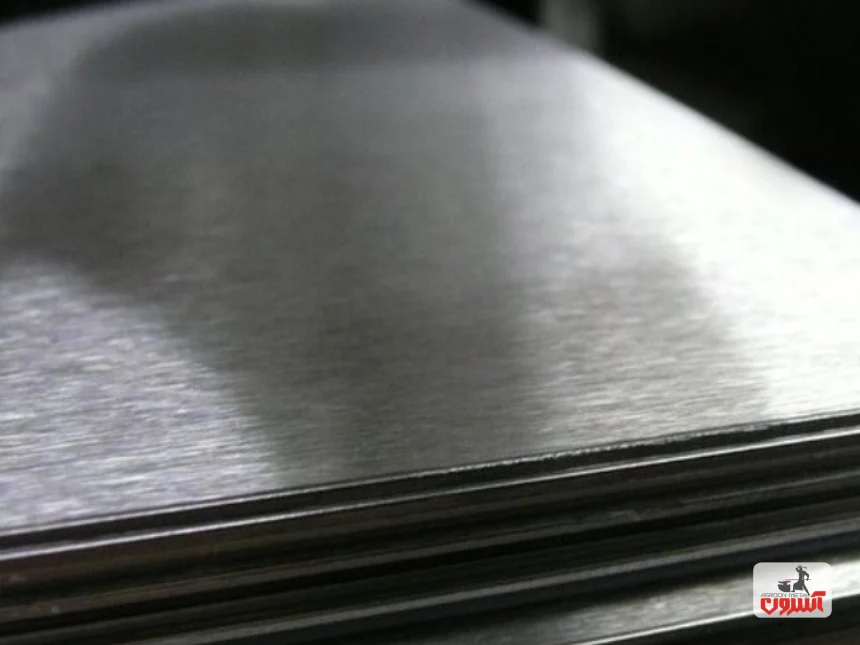

ورق استیل یک ورق با آلیاژهای مختلف است که بیشترین عناصر آن را آهن و کربن تشکیل داده‌اند؛ کاربرد این ورق نیز بیشتر در ساخت لوازم خانگی، ماشین سازی و غیره است. اما همان‌طور که میدانید، تمامی مقاطع فولادی باید طبق استاندارهای خاصی که توسط سازمان‌های مختلف تعیین می‌شوند، تولید شوند. استاندارهای ورق استیل نیز، به دلیل مختلف بودن انواع این مقطع، تنوع زیادی دارد. اما آیا شما میدانید که استاندارد استیل ۳۰۴ چیست؟ برای پاسخ به این سؤال، در ادامه این مطلب جدول استاندارد استیل را در انواع مختلف آن برای شما تهیه کرده‌ایم.

استانداردهای ورق استیل چند نوع است؟

انواع استانداردهای ورق استیل که در نحوه تولید ورق استیل رعایت می‌شوند، عبارت‌اند از:

•    AISI
•    ASTM
•    DIN
•    USN

در ادامه با این استانداردها بیشتر آشنا خواهید شد.

استاندارد AISI ورق استیل چیست؟

این استاندارد توسط موسسه American Iron and Steel Institute به معنی انجمن آهن و فولاد آمریکا تدوین شده و که معمولاً آن را به صورت مخفف، یعنی AISI می‌شناسند. اعدادی که به همراه نام این استاندارد میبینید، معمولا ۳ رقمی هستند و بر اساس سری‌های ورق استیل نام‌گذاری می‌شوند. بعد از این ۳ رقم ممکن است برخی از حروف انگلیسی بیاید که میزان کربن موجود در آن آلیاژ خاص را نشان می دهد. در ادامه یک نمونه استاندارد aisi ورق استیل بر اساس نوع و سری استیل را برای شما مثال می‌زنیم:

ورق استیل 316L:

۳= سری آلیاژ
16= شماره سریال
L= پسوند افزودنی‌ها (کمتر از ۰.۰۳% کربن)

و اما نحوه نام‌گذاری استاندارد AISI به چه صورت است؟ این نام‌گذاری بر اساس ۲ گروه «فولاد کم آلیاژ و کربنی» و «فولاد ضدزنگ یا استنلس استیل‌» انجام شده است.

نام‌گذاری استاندارد AISI بر اساس فولاد کم آلیاژ و کربنی

در نام‌گذاری این استاندارد از ۴ الی ۵ کاراکتر استفاده شده است؛ به عنوان مثال ABCD را اگر نام استاندارد در نظر بگیریم، ۲ کاراکتر اول از سمت چپ یعنی A و B، نشان‌دهنده گروه فولاد است. ۲ کاراکتر بعدی، یعنی C و D نیز میزان کربنی که در این ترکیب وجود دارد را نشان می‌دهد که این عدد معمولاً در ۱۰۰ ضرب خواهد شد. همچنین اگر یک ترکیب خاصی در نوع استیل استفاده شده باشد، نام آن عنصر میان این ترکیب اسمی می‌آید. به عنوان مثال، ABXCD: حرف X نشان‌دهنده آن عنصر خاص است که با مراجعه به جدول تناوبی عناصر، می‌توانید از نام آن مطلع شوید.

نام‌گذاری استاندارد AISI بر اساس فولاد ضدزنگ یا استنلس استیل‌

برای این نوع استیل‌ها نیز از سیستم سه حرفی ABC استفاده می‌کنند؛ در این نوع از نام‌گذاری، A نشانگر یک نوع فولاد خاص است. به عنوان مثال اعداد ۲ و ۳ ساختار آستنیتی و عدد ۴ ساختار مارتنزیتی و فریتی را نمایش می‌دهند.

استاندارد USN ورق استیل چیست؟

این استاندارد یک استاندارد بین المللی با نام Unified Numbering System است که آن را با مخفف USN می‌شناسند. هر ورق استیلی که از طریق این استاندارد تولید می‌شود با یک حرف شروع شده و ۵ عدد به دنبال دارد. به عنوان مثال حرف اول ممکن است S, N یا J باشد؛ حرف S به معنی ورق استیل مقاوم به حرارت، حرف N به معنی آلیاژ نیکل و حرف J به معنی ورق استیل ساخته شده به روش ریخته گری است. اعداد بعد از حروف نیز مشابه استاندارد AISI است که ۲ عدد آخر اگر صفر باشند، نشان‌دهنده آلیاژ پایه و اصلی هستند.

مقایسه ۲ استاندارد USN و AISI ورق استیل

مقایسه این ۲ استاندارد به صورت خلاصه و مفید در جدول زیر شرح داده شده است:

بررسی استاندارد DIN ورق استیل

استاندارد DIN یک استاندارد آلمانی با ۲ روش نام‌گذاری است؛ در روش اول کد استاندارد با حرف X نمایش داده می شود و ۲ عدد نیز به دنیال آن می آید. این اعداد، نشان‌دهنده درصد کربن هستند؛ همچنین پس از کد استاندارد و مقدار کربن، علامت شیمایی عناصری مثل کروم یا نیکل نیز با مقدار درصد آن‌ها قرار می‌گیرد. نمونه استاندارد DIN ورق استیل به شرح زیر است:

X10CrNiMo1810
X10= 0.1% کربن
CrNiMo= عناصر اصلی آلیاژی
18= 18% کروم
10= 10% نیکل

در روش دوم شماره‌گذاری استانداردهای ورق استیل بر اساس استاندارد DIN، که Werkstoff Nr نام دارد، شماره یا حروفی با شکل X.XXX به ازای هر نوع ورق استیل قرار دارد؛ رقم اول قبل از اعشار نوع آلیاژ را نمایش می‌دهد و رقم اول و دوم بعد از اعشار نیز به ترتیب نشان‌دهنده گروه فولاد و زیر گروه آن هستند. ۲ رقم آخر این استاندارد نیز نشان‌دهنده شماره سریال آن است.

با جدول استاندارد استیل آشنا شوید

در ادامه با جدول استاندارد استیل در انواع مختلف آن آشنا شوید؛ در این جدول استاندارد aisi آمریکا که از متداول‌ترین نوع استاندارد در استنلس استیل‌ است، با دیگر استانداردها معادل سازی شده است:

استاندارد استیل ۳۰۴ چیست؟

همان‌طور که میدانید ورق استیل دارای انواع مختلفی است که یکی از انواع آن دارای سری‌های مختلفی است که با اعداد شماره‌گذاری شده‌اند؛ استاندارد های شماره گذاری ورق استیل در هر سری آن با دیگری متفاوت است. به عنوان مثال استاندارد ورق استیل ۳۱۶ با استاندارد ورق استیل ۲۰۱، استاندارد استیل ۳۰۴ و غیره ممکن است تفاوت داشته باشد. استاندارد استیل ۳۰۴ توسط استاندارد آلمانی، ۱/۴۳۰۱ تعیین شده که میزان مقاومت آن در برابر خوردگی و فرسایش آن از استیل ۳۱۶ کمتر است. همچنین قیمت ورق استیل در نوع ۳۰۴ ارزان‌تر از نوع ۳۱۶ است.

انواع ورق استیل، کاربرد آن‌ها و نحوه خرید آن در راهنمای خرید ورق استیل به طور کامل توضیح داده شده است.

اگر قصد خرید ورق استیل را دارید، یکی از مهم‌ترین فاکتورها در این زمینه، اطلاع از جدول استاندارد استیل و استانداردهای ورق استیل است. در این مقاله از آهنگر سعی کردیم شما را با استاندارد استیل ۳۰۴ آشنا کنیم. پس از آشنایی با این ۳ عامل مؤثر در خرید آگاهانه، بهتر است تا ابتدا از قیمت آهن باخبر باشید و سپس خرید و پروژه خود را آغاز کنید. چراکه عنصر اصلی تولید استیل آهن بوده و با ترکیب عناصر دیگر، استنلس استیل‌ را به وجود می‌آورند. پس نوسانات قیمت آهن روی قیمت نهایی استیل تأثیر مستقیم دارد.
