اگر برای دقت ابعادی در ساخت‌وساز برای شما مهم است و می‌خواهید کار شما در این زمینه بدون نقص باشد، باید از مقاطع فولادی استاندارد و با کیفیت استفاده کنید. یکی مقاطع فولادی دقیق و با کیفیت موجود در بازار، نبشی اسپیرال است که در میان انواع نبشی، نزدیک‌ترین ابعاد و وزن را به استانداردهای بین‌المللی دارد. قرار است در این مقاله با مشخصات فیزیکی نبشی اسپیرال، جدول وزن نبشی اسپیرال و تولیدکنندگان آن آشنا شوید:
نبشی اسپیرال چیست؟
نبشی نوعی مقطع فولادی است که سطح مقطعی شبیه به حرف L یا V انگلیسی دارد و از دو بخش تشکیل شده که به آن‌ها بال می‌گویند. از نظر شکل ظاهری، نبشی‌ها به دو دسته نبشی بال مساوی و بال نامساوی تقسیم می‌شوند که عرض بال‌ها در نبشی بال نامساوی برابر و در نبشی بال نامساوی، نابرابر است. سایزبندی انواع نبشی بر اساس ضخامت و عرض بال‌های آن انجام میشود.
نبشی اسپیرال نوعی نبشی بال مساوی سبک است که با نام نبشی گرم نوردیده بال مساوی نیز شناخته میشود. سایزهای نبشی اسپیرال از 3*20*20 تا 6*60*60 متغیر است که عدد اول از راست، ضخامت آن بر حسب میلی‌متر را نشان می‌دهد. به دلیل آلیاژ خاص فولاد به کار رفته برای ساخت این نبشی، کیفیت و انعطاف‌پذیری آن بسیار بالا است و به همین دلیل در حین سوراخ‌کاری و سایر فرایندهای ماشین‌کاری، آسیب نمی‌بیند.
نبشی فولادی به دو روش پرسی یا فابریک تولید میشود که در روش پرسی، ورق فولادی را برای تولید نبشی خم می‌کنند و در روش فابریک، از شمش فولادی و فرایند نورد گرم برای ساخت نبشی استفاده میشود. نبشی اسپیرال تنها به روش نورد گرم تولید میشود.
مشخصات نبشی اسپیرال چیست؟
نبشی اسپیرال یکی از باکیفیت‌ترین نبشی‌های موجود در بازار است که ابعاد بسیار دقیقی دارد. این موضوع باعث شده که این نبشی بیشتر در صنعت و ساخت ماشین‌آلات صنعتی مورد استفاده قرار بگیرد. سایر ویژگی‌های نبشی اسپیرال را در ادامه می‌بینید:
• تولید با استفاده از شمش فولادی گرید St37
• استحکام و عمر بالا
• انعطاف‌پذیری بالا
• تنوع سایز
• امکان تولید در طول بیشتر از 6 متر (طول رایج) به سفارش مشتری
مشخصات ابعادی نبشی اسپیرال
جدول زیر، مشخصات ابعادی، وزنی و فیزیکی انواع نبشی اسپیرال بر اساس استاندارد را نشان می‌دهد. در این جدول منظور از a عرض بال نبشی، R1 طول زاویه داخلی و R2 طول زوایای لبه‌ها است.
| سایز نبشی |
a
|
تلورانس |
ضخامت (mm) |
تلورانس |
وزن هر متر (kg) |
سطح مقطع (mm2) |
R1 (mm) |
R2 (mm) |
|
L20
|
20
|
1+-
|
3
|
0.5 +-
|
0.88
|
112
|
3.5
|
1.75
|
|
L25
|
25
|
3
|
1.11
|
142
|
3.5
|
1.75
|
|
4
|
1.45
|
185
|
|
L30
|
30
|
3
|
1.36
|
174
|
5
|
2.5
|
|
4
|
1.78
|
227
|
|
5
|
2.18
|
278
|
|
L35
|
35
|
3
|
1.6
|
204
|
5
|
2.5
|
|
4
|
2.09
|
267
|
|
5
|
2.57
|
328
|
|
L40
|
40
|
3
|
1.84
|
235
|
6
|
3
|
|
4
|
2.42
|
308
|
|
5
|
2.97
|
379
|
|
L45
|
45
|
3
|
2.09
|
266
|
7
|
3.5
|
|
4
|
2.74
|
346
|
|
5
|
3.38
|
430
|
|
L50
|
50
|
3
|
2.33
|
296
|
7
|
3.5
|
|
4
|
3.06
|
389
|
|
5
|
3.77
|
480
|
|
6
|
4.47
|
569
|
|
7
|
5.15
|
656
|
|
L55
|
55
|
3
|
3.52
|
448
|
8
|
4
|
|
4
|
4.18
|
532
|
|
5
|
4.96
|
631
|
|
L60
|
60
|
3
|
3.7
|
472
|
8
|
4
|
|
4
|
4.57
|
582
|
|
5
|
5.42
|
691
|

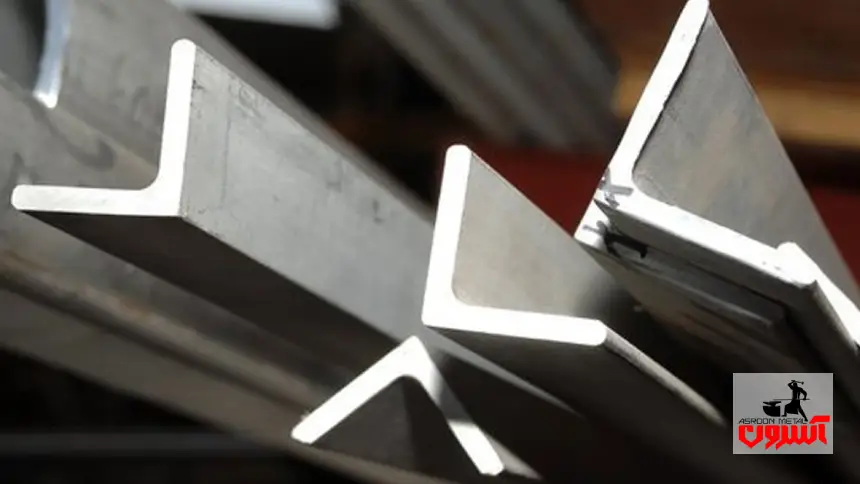

کاربرد نبشی اسپیرال چیست؟
همان‌طور که در بالا خواندید، بیشترین کاربرد نبشی اسپیرال در ساخت ماشین‌آلات صنعتی است. لیست زیر، سایر کاربردهای این نبشی را نشان می‌دهد:
• ساختمان‌سازی
• ساخت و نصب آسانسور
• ساخت خرپا
• متصل کردن پل به ستون
• اتصال تیرآهن به یکدیگر در سازه‌های فولادی
• ساخت دکل انتقال نیرو (برق)
وزن نبشی اسپیرال چقدر است؟
همانند سایر انواع نبشی، نبشی اسپیرال نیز در شاخه‌های 6 و 12 متری تولید میشود. برای محاسبه وزن یک شاخه از آن، باید وزن هر متر نبشی اسپیرال را از جدول اشتال استخراج کرده و در طول شاخه ضرب کنید. یک راه دیگر، استفاده از جدول وزنی زیر است. محاسبه وزن نبشی اسپیرال به شما کمک می‌کند تا قیمت نبشی را به ازای هر شاخه، بندیل و کل بار محاسبه کنید.
| جدول وزن نبشی اسپیرال |
|
سایز نبشی
|
وزن نبشی (kg) |
|
2*20*20
|
4.5>
|
|
3*20*20
|
5.6
|
|
2*25*25
|
5.5
|
|
3*25*25
|
7.1
|
|
2*30*30
|
6.6
|
|
2.5*30*30
|
7.5
|
|
3*30*30
|
8.6
|
|
2*40*40
|
10
|
|
3*40*40
|
12
|
|
3*45*45
|
15.4
|
|
4*45*45
|
13.3
|
|
5*45*45
|
17.4
|
|
3*50*50
|
21.9
|
|
4*50*50
|
16.4
|
|
5*50*50
|
19.8
|
|
4*60*60
|
24.4
|
|
5*60*60
|
24.5
|
|
6*60*60
|
33.8
|
استانداردهای به کار رفته در ساخت نبشی اسپیرال چیست؟
علاوه بر شمش St37، نبشی اسپیرال با استفاده از شمش‌های گرید St44، St50 و St52 نیز تولید میشود که برای تولید آن با استفاده از هر کدام از انواع این شمش‌ها، استانداردهای متفاوتی به کار گرفته میشود. لیست زیر، بخشی از این استانداردها را نشان می‌دهد:
• استاندارد ملی ایران ISIRI
• استاندارد روسی GOST 380 (نسخه‌های 3sp تا 5sp)
• استاندارد EN 10025 (نسخه‌های S235 JR تا S355 GT)
• استاندارد آلمانی DIN17100 (نسخه‌های St37 تا St52)
تولیدکنندگان نبشی اسپیرال در ایران را بشناسید
در حال حاضر تنها تولیدکننده نبشی اسپیرال در ایران با ابعاد استاندارد، کارخانه فولاد کوهپایه اصفهان است که با نام فولاد اسپیرال اصفهان نیز معروف است. این کارخانه در 35 کیلومتری شهر اصفهان واقع شده و در سال 1379 تأسیس شده است. این کارخانه علاوه بر نبشی اسپیرال، انواعی ناودانی، سپری، تسمه فولادی، ریل جرثقیل و چهارپهلو نیز تولید می‌کند و ظرفیت تولید آن 120 هزار تن در سال است.
از آنجایی که ممکن است نبشی اسپیرال شباهت زیادی با سایر نبشی‌های بال مساوی داشته باشد، آشنایی با مشخصات ابعادی نبشی اسپیرال و جدول وزن نبشی اسپیرال، به شما کمک می‌کند تا آن را به‌راحتی از سایر نبشی‌ها تشخیص دهید. برای خرید نبشی اسپیرال کوهپایه اصفهان نیز می‌توانید به سایت آهنگر مراجعه کنید. ثبت سفارش برای نبشی اسپیرال هم از صفحه قیمت نبشی و هم از طریق تماس تلفنی با کارشناسان فروش آهنگر، امکان‌پذیر است و نبشی‌های موجود در انبارهای این سایت با ضمانت اصالت و کیفیت به شما تحویل داده می‌شوند.
