آزمایش های میلگرد به چه صورت است؟ روش های تست میلگرد در ساختمان

با انواع آزمایش‌های میلگرد و ضوابط پذیرش آزمایش میلگرد آشنا شوید

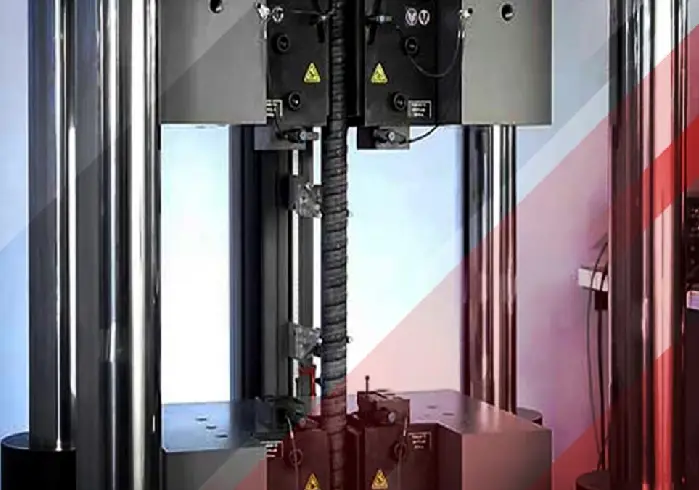

آزمایش میلگرد

آزمایش میلگرد یکی از مهم‌ترین روش‌های کنترل کیفیت میلگردهای مصرفی در ساختمان‌سازی است که با هدف بررسی مقاومت مکانیکی، شکل‌پذیری و مطابقت مشخصات میلگرد با استانداردهای ساختمانی انجام می‌شود. در تست میلگرد، ویژگی‌هایی مانند تنش تسلیم، مقاومت کششی نهایی و میزان ازدیاد طول نسبی بررسی می‌شوند تا مشخص شود میلگرد موردنظر از نظر ویژگی‌های مکانیکی، شرایط لازم برای استفاده در سازه را دارد یا خیر.

از مهم‌ترین انواع آزمایش میلگرد می‌توان به آزمایش کشش، خمش و خمش مجدد اشاره کرد. علاوه بر انجام این آزمایش‌ها، آشنایی با ضوابط پذیرش آزمایش میلگرد طبق مبحث نهم مقررات ملی ساختمان، تعداد نمونه‌های موردنیاز و نحوه تفسیر نتایج آزمایش نیز اهمیت زیادی دارد. در این مقاله از آهنگر، ضمن معرفی انواع آزمایش‌های میلگرد، به بررسی ضوابط پذیرش، تعداد نمونه آزمایش میلگرد و نحوه خواندن نمونه جواب آزمایش میلگرد می‌پردازیم تا بتوانید نتایج تست‌ها را بهتر درک کنید.

ضوابط پذیرش آزمایش میلگرد چیست؟

ضوابط پذیرش آزمایش میلگرد مجموعه‌ای از معیارها برای بررسی کیفیت، مقاومت مکانیکی و انطباق میلگردهای مصرفی با استانداردهای ساختمانی است. طبق مبحث نهم مقررات ملی ساختمان ویرایش ۱۳۹۹، نمونه‌برداری باید به‌گونه‌ای انجام شود که نتایج آزمایش‌ها نماینده کیفیت میلگردهای مصرفی در پروژه باشند.

برای بررسی ضوابط پذیرش میلگرد، علاوه بر نتایج آزمایش کشش و خمش، باید تعداد نمونه‌ها، قطر میلگرد، رده فولاد و مقدار میلگرد مصرفی نیز در نظر گرفته شود.

تعداد نمونه آزمایش میلگرد طبق مبحث نهم

بر اساس ضوابط نمونه‌برداری میلگرد در مبحث نهم ویرایش ۱۳۹۹، حداقل شرایط زیر باید رعایت شوند:

  • وزن میلگرد مصرفی: به ازای هر ۵۰ تن میلگرد یا کسر آن، حداقل یک سری نمونه برای انجام آزمایش در نظر گرفته می‌شود.
  • قطر میلگرد: از هر قطر میلگرد مصرفی در پروژه، مانند سایزهای ۱۲، ۱۴، ۱۶ و ۲۰ میلی‌متر، حداقل یک سری نمونه برداشت می‌شود.
  • رده فولاد: اگر در پروژه از میلگردهایی با رده‌های مختلف مانند A2، A3 و A4 استفاده شده باشد، باید از هر رده فولاد حداقل یک سری نمونه تهیه شود.

نکته مهم: هر سری نمونه آزمایش میلگرد شامل ۵ آزمونه است. بنابراین منظور از نمونه‌برداری به ازای هر ۵۰ تن، آزمایش یک قطعه میلگرد نیست. تعداد سری‌های موردنیاز باید با توجه به تمام شرایط نمونه‌برداری و ضوابط پروژه تعیین شود.

مشخصات مکانیکی و معیارهای پذیرش میلگرد

یکی دیگر از بخش‌های مهم در ضوابط پذیرش میلگرد طبق مبحث ۹ ویرایش ۹۹، بررسی ویژگی‌های مکانیکی میلگرد است. در آزمایش کشش، مقادیری مانند تنش تسلیم، مقاومت کششی نهایی و درصد ازدیاد طول نسبی اندازه‌گیری می‌شوند و نتایج با الزامات رده فولاد موردنظر مقایسه خواهند شد.

جدول زیر مشخصات مکانیکی چهار رده رایج میلگرد را نشان می‌دهد:

گرید میلگرد رده فولاد نوع سطح حداقل تنش تسلیم (MPa) حداقل مقاومت کششی (MPa) حداقل ازدیاد طول نسبی A10
A1 S240 ساده ۲۴۰ ۳۶۰ ۱۸٪
A2 S340 آجدار مارپیچ ۳۴۰ ۵۰۰ ۱۵٪
A3 S400 آجدار جناغی ۴۰۰ ۶۰۰ ۱۲٪
A4 S500 آجدار مرکب ۵۰۰ ۶۵۰ ۸٪

منظور از A10، درصد ازدیاد طول نسبی با طول مبنای اولیه معادل ۱۰ برابر قطر میلگرد است. مقادیر جدول مربوط به رده‌های رایج مطابق مبحث نهم ویرایش ۱۳۹۹ هستند و تمام معیارهای پذیرش را شامل نمی‌شوند.

برای پذیرش نهایی میلگرد، صرفاً رسیدن به مقادیر جدول کافی نیست؛ بلکه نسبت مقاومت کششی نهایی به تنش تسلیم، حدود مجاز تنش تسلیم واقعی، نتایج آزمون خمش و سایر الزامات استاندارد نیز باید بررسی شوند.

با نمونه جواب آزمایش میلگرد آشنا شوید

نمونه جواب آزمایش میلگرد یا برگه گزارش تست میلگرد، سندی است که نتایج آزمایش‌های مکانیکی انجام‌شده روی نمونه‌های میلگرد را نشان می‌دهد. این برگه معمولاً توسط آزمایشگاه صادر می‌شود و اطلاعاتی مانند قطر و رده میلگرد، تنش تسلیم، مقاومت کششی نهایی، درصد ازدیاد طول و نتایج آزمون‌های انجام‌شده را در بر می‌گیرد.

برای تفسیر نمونه جواب آزمایش میلگرد ابتدا باید مشخصات میلگرد درج‌شده در گزارش با مشخصات محصول مصرفی در پروژه مطابقت داده شود. سپس مقادیر ثبت‌شده با حدود مجاز استاندارد مقایسه شوند تا وضعیت پذیرش یا رد نمونه‌ها مشخص شود.

در تصویر زیر می‌توانید نمونه‌ای از برگه آزمایش میلگرد را مشاهده کنید.

تست میلگرد

با انواع آزمایش‌ میلگرد در ساختمان‌سازی آشنا شوید

هنگام خرید علاوه بر قیمت میلگرد امروز، کیفیت این محصول را هم در نظر بگیرید. بررسی آزمایشات کنترل کیفیت میلگرد از مهم‌ترین پارامترهای قابل توجه قبل از خرید میلگرد است.

شما به‌عنوان مهندس ساختمان باید بدانید که پس از خرید میلگرد، برای اطمینان از کیفیت و کارایی آن باید پیش از استفاده در پروژه، آن‌ها را بر اساس ضوابط پذیرش آزمایش میلگرد، مورد ارزیابی و تست قرار دهید.

آزمایش میلگرد

این آزمایش‌ها در ۲ دسته طبقه‌بندی می‌شوند:

  1.  آزمون‌های مخرب
  2.  آزمون‌های غیر مخرب

در ادامه توضیح مختصری درباره هر یک از این دسته‌ها می‌دهیم.

۱. آزمون‌های مخرب

گروهی از آزمایش‌های صورت گرفته روی میلگرد باید تا جایی ادامه پیدا کند که محصول اولیه را تخریب کند؛ به همین دلیل به آن‌ها آزمایش‌های مخرب می‌گویند. آزمایش‌هایی مانند ارزیابی میزان توان کششی، سختی، انعطاف‌پذیری، مقاومت در برابر ضربه و مقاومت پیچشی ازجمله این آزمون‌ها محسوب می‌شوند که در ادامه به توضیح آن‌ها می‌پردازیم.

تست میلگرد

اهمیت آزمایش‌های مخرب میلگرد در برخی از عملیات ساختمانی مانند خمکاری میلگرد، مشخص می‌شود.

آزمایش توان کششی میلگرد

آزمایش مقاومت کششی میلگرد توسط دستگاه‌های مکانیکی یا هیدرولیکی و بر اساس استاندارد DIN 1045 آلمان جهت ارزیابی خواص استاتیکی میلگرد صورت می‌گیرد. مقاومت کششی میلگرد، مقاومت حد نهایی است که میلگرد در آزمایش‌ها قادر به تحمل آن است. در این آزمایش قابلیت الاستیکی و انعطاف‌پذیری میلگرد مورد بررسی قرار گرفته و نقطه تسلیم، حد ارتجاعی و مقاومت در برابر شکنندگی میلگرد ارزیابی می‌شود.

آزمایش توان کششی میلگرد

آزمایش تعیین خستگی میلگرد

میلگرد علاوه بر احتمال شکستگی در برابر کشش، ممکن است هنگامی‌که در داخل بتن خوابانده شده، به‌مرور زمان دچار شکستگی شود. این موضوع حتی ممکن است پس از پذیرفته شدن در آزمون‌های کششی نیز رخ دهد. بنابراین طبق ضوابط آیین نامه ساختمان، تست خستگی نیز باید قبل از به‌کارگیری میلگرد در ساختمان از این محصول گرفته شود. این آزمایش جهت تعیین بیشینه تنش قابل‌تحمل برای میلگرد پیش از شکسته شدن به کار می‌رود.

آزمایش خستگی تحت کشش و فشار، آزمایش با میله چرخان یا میله ارتعاشی ازجمله انواع آزمون‌های خستگی میلگرد به شمار می‌روند. این آزمون اغلب برای میلگردهایی انجام می‌شود که در مرحله بتن‌ریزی خم شده باشند و تفسیر نتایج بر اساس ضوابط پذیرش آزمایش میلگرد نیز به عهده مهندس است

آزمایش خمش سرد میلگرد

آزمایش خمش میلگرد مطابق با استاندارد ملی ایران روی میلگردهایی با طول ۲۵۰ میلی‌متر و بالاتری صورت می‌پذیرد که هیچ‌گونه عملیات مکانیکی (ازجمله تراشکاری) روی آن انجام نشده باشد.

تست خم میلگرد

آزمایش خمش مجدد میلگرد

آزمایش خمش مجدد میلگرد در چند مرحله صورت می‌گیرد. در گام نخست میلگرد را تا ۹۰ درجه در یک جهت مشخص خم کرده و سپس آن را به مدت نیم ساعت در دمای ۱۰۰ درجه سانتی‌گراد گرم می‌کنند. در مرحله بعد پس از خنک شدن میلگرد، عمل خمش را به اندازه ۲۰ درجه در سمتی خلاف جهت اولیه انجام می‌دهند.

پس از این کار، یک لایه آج را از روی میلگرد برداشته و بررسی می‌کنند که میلگرد در هیچ جهتی دچار ترک، شکست یا گسستگی نشده باشد. دقت داشته باشید که در ضوابط پذیرش آزمایش میلگرد، باید دمای محیط بین ۱۵ تا ۲۵۰ درجه سانتی‌گراد باشد

۲. آزمون‌های غیر مخرب

برخی از آزمایش‌های مربوط به میلگرد ازجمله آزمون سنجش ابعاد و وزن، آزمایش ترکیبات شیمیایی، بازرسی با اشعه ایکس یا بازرسی مافوق صوت و بازرسی با ذرات مغناطیسی در دسته آزمون‌های غیر مخرب محسوب می‌شوند. انجام این آزمایش‌ها روی میلگرد هیچ آسیبی به نمونه وارد نمی‌کند.

سنجش ابعاد میلگرد

استاندارد ملی ایران با شماره ۳۱۳۲ که استاندارد میلگرد در ایران محسوب می‌شود، میزان رواداری قطر، آج و طول میلگردها را مشخص می‌کند. باید قبل از استفاده از میلگردها این موارد را چک کرده و از صحت آن‌ها مطمئن شوید.

آزمایش میلگرد زنگ‌زده

اگر میلگردی پوسته‌پوسته شده و زنگ‌زده باشد یا به‌طور موضعی و عمیق دچار خوردگی شود، قابل‌استفاده در بتن نخواهد بود. البته درصورتی‌که زنگ‌زدگی میلگرد به شکلی اتفاق افتاده باشد که به پوسته‌شدن و یا خوردگی عمیق منجر نشده باشد، درصورتی‌که ضوابط پذیرش آزمایش میلگرد را پاس کند می‌توانید از آن در بتن استفاده کنید.

تفسیر نتایج آزمایش کشش میلگرد

 انواع روش‌های آزمایش کشش میلگرد به زبان ساده

به صورت کلی روش‌های مختلفی برای آزمایش میلگرد وجود دارد که هر یک از این روش‌ها، بخشی از میلگرد را بررسی و آزمایش می‌کند. اگر بخواهیم شما را با انواع روش‌های آزمایش میلگرد آشنا کنیم، می‌توان به موارد زیر اشاره کرد:

 تست کشش میلگرد

یکی از روش‌های آزمایش میلگرد، تست کشش میلگرد است. مبنا آزمایش کشش میلگرد بر اساس استاندارد ASTM است. کشورهای مختلف مثل ایران استانداردهای خاص خود را برای بررسی کشش میلگرد دارند اما همگی میلگرد تولیدی بر اساس استاندارد ASTM را قبول می‌کنند. میلگردهای تقویتی، نقش مهمی در افزایش مقاومت کششی سازه بتنی دارد و به همین دلیل بررسی استانداردهای تولیدی تضمین کننده خصوصیات فیزیکی، شیمایی و مکانیکی برای ساخت این دسته از محصولات امری لازم و ضروری است.
به صورت کلی الزامات آزمایش مکانیکی برای میلگردها متفاوت بوده و به چهار مدل زیر طبقه بندی می‌شوند:
•    کششی
•    خمشی
•    فشرده سازی
•    خستگی
آزمون‌های ISO نظیر ISO 6935-2 در کنار مشخص کردن مزایایی نظیر حداقل مقاومت تسلیم (Reh)، می‌توانند پارامترهایی چون مقادیر طول کشش میلگرد را نیز تعیین کند. نکته‌ای که باید به آن توجه داشته باشید، این است که فرآیند آزمایش کشش میلگرد نسبتاً ساده بوده و این فرآیند توسط دستگاه‌هایی انجام می‌شود که فناوری پیشرفته‌ای برای تولید آن‌ها استفاده شده است.

تست خمش میلگرد

یکی دیگر از آزمایش‌های بررسی میلگرد، استاندارد آزمایش خمش میلگرد است. این آزمایش مقاومت مواد در برابر شکست، شکل پذیری، استحکام و مقاومت خمشی  را مورد بررسی و ارزیابی قرار می‌دهد. در این آزمایش، میلگردها را به شکل ۹۰ درجه خم کرده و سپس برای نیم ساعت آن را تا دمای ۱۰۰ درجه سانتی گراد گرم می‌کنند. سپس اجازه می‌دهند تا میلگرد خنک شده و به دما محیط برسد. در صورتی که در طی این فرآیند میلگرد دچار ترک و یا شکستگی نشود، مهندسین سازه آن را تایید می‌کنند و از این میلگرد برای ساختمان سازی استفاده می‌شود.

تست سختی برینل

آزمایش برینل، از دیگر آزمایش‌هایی است که بر روی میلگردها انجام می‌شود. این آزمایش استاندارد سختی فولاد بوده و امروزه به شکل گسترده از آن استفاده می‌شود. برینل به معنای فرورفتگی دائمی هر سطح سختی است و در این تست سختی، شاهد استفاده از یک توپ بزرگ و سنگین هستیم که با نیرویی از پیش تعیین شده به فولاد فشار وارد می‌‌کند تا میزان مقاومت فولاد در این مرحله انجام شود.

تست ضربه میلگرد

تست ضربه میلگرد، آزمایشی است که در آن میزان انرژی مصرف شده توسط یک ماده در طول تَرک را بررسی و ارزیابی می‌کند. در این تست میلگرد مقاومت یا دوام آن از طریق محاسبه  اندازه گیری انرژی جذب شده در طول شکست حساب می‌شود. در تست ضربه میلگرد، آزمایش ضربه در دماهای مختلف صورت می‌گیرد تا پیامدهای تغییر دما مشخص شود.

تست تنش میلگرد

آزمایش تنش میلگرد به نحوی است که با انجام آن می‌توانید اطلاعات مربوط به مقاومت کششی، استحکام تسلیم و الکتریسیته میلگرد را مشخص کنید. در واقع هدف از این تست آن است که بتوانیم متوجه شویم که در صورت اعمال نیروی بر ماده، میلگرد چه رفتاری انجام می‌دهد.
تست تنش باعث می‌شود تا بتوانیم عملکرد مواد در عملیات تحت نیروهای عادی و شدید را پیش‌بینی کنیم. به منظور انجام این آزمایش، یک نمونه میلگرد فولادی انتخاب می‌شود و سطح مقطع آن نیز از قبل تعیین می‌شود. سپس میلگرد را با نیروی کنترل شده‌ای می‌کشند تا زمانی که میلگرد تغییر شکل پیدا کرده یا بشکند.

چرا آزمایش‌ میلگرد و بتن با یکدیگر انجام می‌شود؟

جالب است بدانید که بر اساس ضوابط پذیرش آزمایش میلگرد، باید این آزمایش‌ میلگرد و بتن هم‌زمان انجام شوند و درصورتی‌که یکی از آن‌ها نتواند تأییدیه بگیرد، دیگری نیز رد خواهد شد. دلیل این موضوع این است که اغلب میلگرد در ساختمان‌سازی برای افزایش مقاومت بتن استفاده می‌شود و تاثیر استفاده از میلگرد باکیفیت در ساختمان را می‌توان رو کیفیت کل سازه دید.

آزمایش‌ پذیرش میلگرد باید روی چند نمونه انجام شود؟

در ضوابط پذیرش میلگرد آمده است که باید نمونه‌ها به تعدادی در نظر گرفته شوند که بتوان نتایج آزمایش‌های صورت گرفته را به کل میلگرد مصرفی در فونداسیون ساختمان تعمیم داد. برای این کار کافی است شرایط زیر را در نمونه‌گیری رعایت کنید:

  • > در نظر داشته باشید که اگر در ساخت‌وساز خود نیاز به میلگردهایی ساخته شده با گریدهای مختلف دارید، باید حداقل از هر گرید یک نمونه را مورد آزمایش قرار دهید و نمونه جواب آزمایش میلگرد را بررسی کنید
  • > نکته بعدی که باید به آن دقت کنید، تنوع در سایز میلگردهای مصرفی است. ضوابط پذیرش میلگرد در ساختمان‌سازی شما را مکلف می‌کند که حداقل یک نمونه میلگرد از هر سایز را مورد بررسی قرار دهید.
  • > درنهایت هم باید به ازای هر ۵۰ تن میلگرد مصرفی، یک نمونه میلگرد را برای انجام آزمایش‌های مربوطه در نظر بگیرید. حتی اگر مقدار میلگرد مصرفی شما کمتر از این مقدار است باید روی یک نمونه تست‌ها را انجام دهید.

طبق مبحث نهم مقررات ملی ساختمان، مشخصات زیر برای هر گرید میلگرد الزامی است:

مشخصات الزامی میلگرد طبق مبحث نهم مقررات ملی ساختمان

ردیف

گرید

آج

تنش تسلیم (N/mm۲)

مقاومت کششی (N/mm۲)

ازدیاد طول نسبی

(حداقل مقدار مجاز برای طول ۱۰ برابر قطر میلگرد)

۱

A1

س ۲۴۰

۲۴۰

۳۶۰

۰.۱۸

۲

A2

آج ۳۴۰

۳۴۰

۵۰۰

۰.۱۵

۳

A3

آج ۴۰۰

۴۰۰

۶۰۰

۰.۱۲

۴

A4

آج ۵۰۰

۵۰۰

۶۵۰

۰.۰۸

تفسیر نتایج آزمایش کشش میلگرد چگونه انجام می‌شود؟

تفسیر نتایج آزمایش کشش میلگرد با بررسی مشخصات مکانیکی ثبت‌شده در برگه آزمایش و مقایسه آن‌ها با حدود مجاز استاندارد انجام می‌شود. در این آزمایش، نمونه میلگرد تحت نیروی کششی قرار می‌گیرد تا رفتار آن در برابر بارگذاری، میزان تغییر شکل و مقاومت تا لحظه شکست مشخص شود.

برای تفسیر آزمایش میلگرد سه پارامتر اصلی شامل تنش تسلیم، مقاومت کششی نهایی و درصد ازدیاد طول نسبی بررسی می‌شوند. مقادیر به‌دست‌آمده باید با الزامات استاندارد ملی ایران ۳۱۳۲ و ضوابط مربوط در مبحث نهم مقررات ملی ساختمان مقایسه شوند. همچنین نسبت مقاومت کششی نهایی به تنش تسلیم، بسته به رده میلگرد و ضوابط پذیرش، اهمیت دارد.

تنش تسلیم میلگرد در آزمایش کشش

تنش تسلیم میلگرد (Yield Strength) نشان‌دهنده سطح تنشی است که در آن تغییر شکل پلاستیک قابل‌توجه در فولاد آغاز می‌شود. پس از عبور از این محدوده، میلگرد حتی با برداشتن بار ممکن است به طول اولیه خود بازنگردد.

در برگه آزمایش کشش میلگرد، تنش تسلیم معمولاً با واحد مگاپاسکال (MPa) گزارش می‌شود. برای مثال، مقدار مشخصه تنش تسلیم میلگرد A3 معمولاً ۴۰۰ مگاپاسکال است؛ اما تشخیص قبولی نمونه باید بر اساس رده دقیق فولاد و معیارهای استاندارد مربوط انجام شود.

تنش نهایی و مقاومت کششی میلگرد

تنش نهایی میلگرد (Tensile Strength) یا مقاومت کششی نهایی، بیشترین تنش مهندسی است که نمونه در طول آزمایش کشش تحمل می‌کند. این مقدار از تقسیم بیشترین نیروی ثبت‌شده بر سطح مقطع اولیه نمونه محاسبه می‌شود.

برای مثال، مقاومت کششی مشخصه میلگرد A3 معمولاً ۶۰۰ مگاپاسکال در نظر گرفته می‌شود. در تفسیر نتایج، علاوه بر بررسی مقاومت نهایی، نسبت مقاومت کششی به تنش تسلیم نیز باید مطابق الزامات استاندارد کنترل شود. برای اطلاع از استاندارد سطح مقطع میلگرد کلیک کنید.

مقدار ازدیاد طول نسبی میلگرد و نحوه تشخیص قبولی آزمایش

ازدیاد طول نسبی میلگرد (Elongation) نشان می‌دهد نمونه هنگام کشش تا زمان شکست چه میزان تغییر طول داشته است. این پارامتر یکی از شاخص‌های مهم شکل‌پذیری میلگرد است و معمولاً به‌صورت درصد گزارش می‌شود.

برای تشخیص قبولی یا مردودی، ابتدا رده میلگرد و طول مبنای اندازه‌گیری ازدیاد طول مشخص می‌شود؛ سپس مقدار ثبت‌شده با حداقل الزامات همان رده مقایسه خواهد شد. درصد ازدیاد طول میلگردهای A1، A2، A3 و A4 یکسان نیست و نمی‌توان یک حد مجاز ثابت برای همه آن‌ها در نظر گرفت.

جدول زیر پارامترهای اصلی را برای خواندن نمونه جواب آزمایش میلگرد نشان می‌دهد:

پارامتر آزمایش عنوان انگلیسی کاربرد در تفسیر نتایج
تنش تسلیم Yield Strength بررسی شروع تغییر شکل پلاستیک
مقاومت کششی نهایی Tensile Strength بررسی بیشترین مقاومت کششی نمونه
ازدیاد طول نسبی Elongation ارزیابی شکل‌پذیری میلگرد
نسبت مقاومت نهایی به تسلیم TS/YS Ratio بررسی الزامات مربوط به رفتار مکانیکی فولاد

در نهایت، قبولی آزمایش کشش میلگرد تنها با بررسی یک پارامتر مشخص نمی‌شود؛ بلکه تمامی ویژگی‌های مکانیکی موردنیاز باید با ضوابط پذیرش میلگرد مطابقت داشته باشند. همچنین پذیرش نهایی محموله به نتایج سایر آزمون‌های الزامی و شرایط نمونه‌برداری بستگی دارد.

آزمایش کشش میلگرد

در تخمین هزینه یک پروژه ساختمانی علاوه بر محاسبه قیمت آهن مصرفی، باید هزینه انجام آزمایش‌ میلگرد، ضوابط پذیرش آزمایش میلگرد دیگر تست‌ها را نیز در نظر بگیرید. خوشبختانه در حال حاضر مراکز معتبری برای انجام آزمایش‌ میلگرد قبل از استفاده در ساختمان‌سازی در کشور وجود دارد که یک نمونه جواب آزمایش میلگرد انجام‌شده توسط آن‌ها نیز در این مقاله آورده شده است.  در نظر داشته باشید که میلگردهای مصرفی در پروژه باید طبق ضوابط پذیرش این محصول تأیید شده باشند.

جمع‌بندی

آزمایش میلگرد یکی از مهم‌ترین مراحل کنترل کیفیت مصالح ساختمانی است که به بررسی مقاومت کششی، تنش تسلیم، شکل‌پذیری و سایر ویژگی‌های مکانیکی میلگرد کمک می‌کند. همان‌طور که در این مقاله بررسی کردیم، آزمایش‌هایی مانند تست کشش، خمش و خمش مجدد برای ارزیابی کیفیت میلگرد انجام می‌شوند. همچنین تفسیر نتایج آزمایش و رعایت ضوابط پذیرش میلگرد طبق مبحث نهم مقررات ملی ساختمان، نقش مهمی در انتخاب مصالح مناسب و ایمن دارد.

در کنار بررسی نتایج آزمایشگاهی، انتخاب تأمین‌کننده معتبر نیز اهمیت زیادی دارد. مجموعه آهنگر امکان مشاهده و مقایسه قیمت میلگرد از کارخانه‌های مختلف را فراهم کرده است تا بتوانید متناسب با نیاز پروژه، محصول موردنظر خود را انتخاب کنید. همچنین برای اطلاع از قیمت آهن و سایر مقاطع فولادی می‌توانید به وب‌سایت آهنگر مراجعه کنید یا برای دریافت مشاوره خرید با شماره ۰۲۱۴۳۰۰۰۰۲۳ تماس بگیرید.

سوالات متداول درباره آزمایش میلگرد

  1. آزمایش میلگرد هر چند تن انجام می‌شود؟
    طبق ضوابط نمونه‌برداری مبحث نهم مقررات ملی ساختمان، برای کنترل میلگردهای مصرفی باید به مقدار میلگرد، قطر، رده فولاد و شرایط محموله توجه کرد. یکی از معیارهای مطرح در این ضوابط، نمونه‌برداری به ازای هر ۵۰ تن یا کسر آن است؛ اما تعیین تعداد دقیق نمونه‌ها باید مطابق تمام شرایط مندرج در مقررات انجام شود.
  2. تعداد نمونه آزمایش میلگرد چقدر است؟
    تعداد نمونه آزمایش میلگرد به حجم محموله، قطر و رده میلگرد بستگی دارد. طبق ضوابط مبحث نهم ویرایش ۱۳۹۹، هر سری آزمون شامل پنج آزمونه است. برای تعیین تعداد سری‌های موردنیاز، باید شرایط نمونه‌برداری و تواتر آزمایش‌ها بررسی شود.
  3. ضوابط پذیرش میلگرد طبق مبحث ۹ ویرایش ۹۹ چیست؟
    ضوابط پذیرش میلگرد شامل بررسی مشخصات مکانیکی مانند تنش تسلیم، مقاومت کششی نهایی، نسبت مقاومت نهایی به تنش تسلیم و میزان ازدیاد طول نسبی است. نتایج آزمایش باید با الزامات مبحث نهم مقررات ملی ساختمان و استاندارد ملی مربوط به میلگرد مقایسه شوند تا وضعیت قبولی یا مردودی مشخص شود.
  4. چگونه نتایج آزمایش کشش میلگرد را تفسیر کنیم؟
    برای تفسیر نتایج آزمایش کشش میلگرد ابتدا باید مقادیر تنش تسلیم، مقاومت کششی نهایی و درصد ازدیاد طول ثبت‌شده در برگه آزمایش را بررسی کرد. سپس این مقادیر با حدود مجاز استاندارد برای رده میلگرد موردنظر مقایسه می‌شوند. قبولی یک نمونه به معنی پذیرش خودکار کل محموله نیست و سایر ضوابط پذیرش نیز باید رعایت شوند.
  5. مقدار مجاز ازدیاد طول نسبی میلگرد چقدر است؟
    مقدار مجاز ازدیاد طول نسبی میلگرد به رده فولاد، نوع آزمون و طول مبنای اندازه‌گیری بستگی دارد. برای مثال، الزامات میلگردهای A2 و A3 یکسان نیستند. بنابراین برای تشخیص قبولی یا مردودی، باید درصد ازدیاد طول ثبت‌شده در آزمایش با حداقل مقدار تعیین‌شده در استاندارد مربوط مقایسه شود.
  6. تفاوت آزمایش کشش و خمش میلگرد چیست؟
    آزمایش کشش میلگرد برای تعیین ویژگی‌هایی مانند تنش تسلیم، مقاومت کششی نهایی و میزان ازدیاد طول انجام می‌شود؛ درحالی‌که آزمایش خمش، توانایی میلگرد در تغییر شکل بدون ایجاد ترک یا شکست نامجاز را بررسی می‌کند. هر دو آزمایش در ارزیابی کیفیت مکانیکی میلگرد اهمیت دارند.
